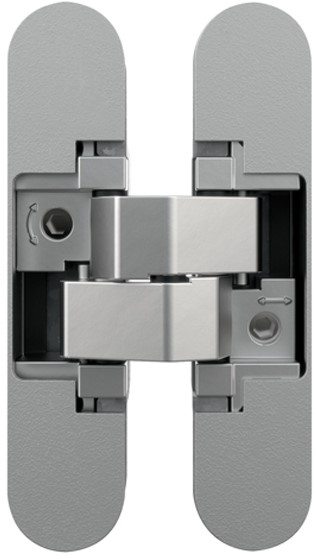

Het Anselmi AN 108 3D scharnier is een verdekt zelfsluitend scharnier met demping. Je hoeft de deur slechts een zetje te geven en de dranger met veer doet het verdere werk. Na de montage is het scharnier met dranger volledig geïntegreerd in kozijn en deur. Het Anselmi AN 108 3D scharnier is net als de andere verdekte scharnieren onzichtbaar als de deur gesloten is en prachtig als de deur open is. Verdekte scharnieren zijn speciaal voor situaties waarbij de deur en het kozijn in één lijn liggen.
Let op: dit is geen klapdeur scharnier. Gebruik dit scharnier alleen bij deuren in een kozijn.
Plaatsing AN 108 scharnier
Je hebt maar 1 AN 108 scharnier nodig per deur. Dit scharnier moet op slot-hoogte worden geplaatst. Combineer dit scharnier met 2 stuks AN 160 3D verdekte scharnieren, die je aan de boven- en onderkant van de deur monteert. Combineer het AN 108 scharnier niet met andere types verdekte scharnieren. Elk type verdekt scharnier heeft namelijk een unieke draaicirkel. Alle informatie is gebaseerd en getest op deuren met een afmeting van max. 900 x 2100 mm (bxh).
Zelfsluitende werking

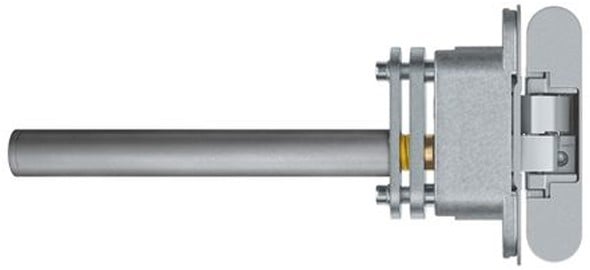

Het An108 scharnier heeft een veer met een geïntegreerde demper die de sluitkracht van de veer ‘tegenwerkt’ om de sluitsnelheid te vertragen. De laatste 20 graden stopt deze demper zodat de deur genoeg snelheid heeft om een deur met een slot dicht te kunnen trekken. De deur sluit dus niet gedempd, zoals bijvoorbeeld een softclose schuifdeursysteem, maar heeft een versnelling op het einde.
Het scharnier wordt aangeleverd in de laagste sluitstand. Je kunt vervolgens met de stelschroeven de sluitkracht van het scharnier verhogen, maar niet verlagen. Lees de montagehandleiding en/of bekijk
de instructievideo voor meer informatie.
Eigenschappen:
- Voor stompe, houten deuren
- Deurgewicht: tot 45 kg
- 180 graden deuropening

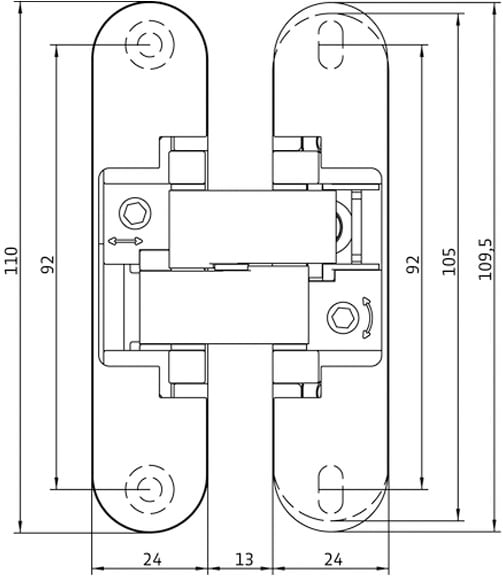

- Afmeting: 216 x 61 x 110 (lxbxh)

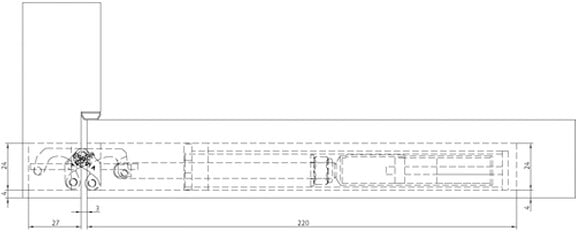

- Diepte in deur: 220 mm
Te combineren met:
- AN 160 3D
Eenheid:
Per stuk.
