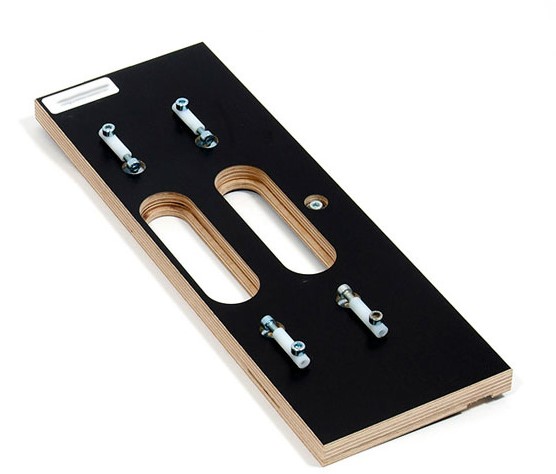

Dubbele freesmal van betonplex voor het infrezen van het Tectus TE541 3D FVZ scharnier in zowel deur als kozijn. Deze freesmallen zijn vast te zetten op een stang (STRIP2120 of STRIP2500) waar 2, 3 of 4 scharniermallen op kunnen worden vastgezet. Zo kunt u de positie van de scharnieren eenvoudig overnemen op alle deuren en kozijnen.
Verdekte scharnieren hebben een gedeelte dat dieper moet worden ingekroosd. Dit is mogelijk door de begrenzers die op de mal zijn gemonteerd. Draai deze opzij en de ring volgt het contour van de mal. Draai de begrenzers naar binnen, dan botst de bovenfrees tegen de begrenzers aan en volgt de ring een kleiner gedeelte, zodat u dat dieper kunt inkorzen. Verplaats hierbij de mal niet!
Bekijk hier een instructievideo of lees de blog: Hoe gebruik je een freesmal voor een verdekt scharnier?
Benodigdheden:
Beitel 18 mm en kopieer ring 24 mm. De lengte van de beitel moet minimaal 90 mm zijn, om de diepte van deze scharnieren te kunnen frezen.
Geschikt voor:
Kozijnen met een sponning van 33 mm diep met een opdek van maximaal 14 mm. Dit betreft een bijzonder asymmetrisch scharnier. Bekijk de technische tekeningen en informatie bij het Tectus TE 541 FVZ scharnier.
Te combineren met:
- STRIP2100
- STRIP2500
- TE541 FVZ scharnier
