    Schuifdeur ondergeleider: 430122

    Bekijk alles uit de categorie Serie 1 – tot 600 kg
    Welke lengte heeft u nodig?
    /
    U heeft 0 stuks nodig voor 0 euro incl. BTW
    Ondergeleider voor een schuifdeur, geschikt voor Ball-Tik Serie 0 en Serie 1.
    Per stuk
    € 12,13 € 10,03 Excl. BTW
    Zet op verlanglijstje
    Op werkdagen voor 14:00 besteld is volgende werkdag in huis. Voorraad: 61
    Reviews Schrijf een review
    Toevoegen aan favorieten
    • Artikelomschrijving & specificaties
    • Documenten
    • Vaak samen gekocht
    • Veel gestelde vragen
    • Alternatieve artikelen
    • Blogs

    Barcode

    Artikelomschrijving

    Een schuifdeur ondergeleider zorgt ervoor de schuifdeur ook aan de onderzijde in een rechte lijn begeleid wordt. Het voorkomt dat de schuifdeur gaat schommelen bij het openen en sluiten.

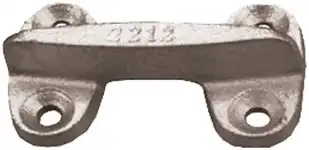

    Deze vinvormige schuifdeur ondergeleider van gegalvaniseerd staal wordt vastgeschroefd op de vloer. Frees een sleuf in de onderkant van de schuifdeur van 20 mm hoog en ongeveer 15 mm breed, zodat de schuifdeur soepel over de ondergeleider heen kan bewegen.



    Zorg dat de schuifdeur altijd iets groter is dan de deuropening. Dan kun je de ondergeleider namelijk naast de deuropening plaatsen zonder dat de schuifdeur contact met de ondergeleider verliest. Je zult dan ook niet over de ondergeleider struikelen.



    Eigenschappen:

    - Merk: Ball-Tik
    - Materiaal: gegalvaniseerd staal

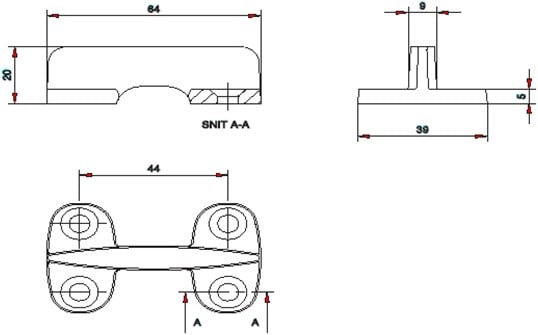

    - Afmetingen: 20 x 64 x 39 mm (zie afbeelding)
    - Afmetingen infrezing: 20 x 15 mm (hxb)
    - Geschikt voor: Ball-Tik Serie 0 en Serie 1



    Eenheid

    Per stuk


    Documenten

    CAD tekening ondergeleider 430122

    Specificaties

    Onderdelen/setsOndergeleiders
    MerkBall-Tik
    CategorieSerie 1 – tot 600 kg
    EAN Code8718085007792
    Artikelcode430122
    Verpakkingstuk

    Vaak samen gekocht

    432003: complete ophangset - plafondmontage - serie 1 tot 600 kg
    432003: complete ophangset - plafondmontage - serie 1 tot 600 kg
    Op voorraad: 30
    • Ball-Tik 432003 ophangset
    • Deurgewicht max. 600 kg
    • Geschikt voor Serie 1
    • Plafondmontage
    Per set
    € 181,72 € 150,18 Excl. BTW
    435054: verstelbare raildrager - wandmontage - serie 1 tot 600 kg
    435054: verstelbare raildrager - wandmontage - serie 1 tot 600 kg
    Op voorraad: 37
    • Ball-Tik 435054 hoekbeugel
    • Geschikt voor Serie 1
    • De hoekbeugel is verstelbaar
    Per stuk
    € 22,56 € 18,64 Excl. BTW
    Onderrail serie 0 en serie 1
    Onderrail serie 0 en serie 1
    Bekijk voorraad bij productopties
    • Ball-Tik ondergeleider
    • Geschikt voor Series 0 en 1
    Per stuk
    Schuifdeurrail - serie 1 tot 600 kg
    Schuifdeurrail - serie 1 tot 600 kg
    1 reviews
    Bekijk voorraad bij productopties
    • Ball-Tik bovenrail
    • Belastbaar tot 600 kg per meter
    • Geschikt voor Serie 1 hangrollen
    • Staal verzinkt
    • 50 x 43 mm (hxb)
    Per stuk

    Alternatieve artikelen

    Schuifdeur ondergeleider nylon: 430121
    Schuifdeur ondergeleider nylon: 430121
    Op voorraad: 251
    • Ball-Tik 430121 ondergeleider
    • Geschikt voor Serie 0
    • Ondergeleider voor schuifdeuren tot 120 kg
    • Gemaakt van Nylon
    Per stuk
    € 5,75 € 4,75 Excl. BTW
    Schuifdeur ondergeleider op plaat: 432405
    Schuifdeur ondergeleider op plaat: 432405
    Op voorraad: 358
    • Ball-Tik 432405 ondergeleider op plaat
    • Geschikt voor Serie 0 en 1
    Per stuk
    € 10,65 € 8,81 Excl. BTW

    Schrijf een review

    Aantal sterren


      Plaats review

    Veel gestelde vragen

    Is het schuifdeurbeslag van Ball-tik geschikt voor buiten?

    Ja, al het beslag is van thermisch verzinkt staal of rvs en zal buiten dus niet roesten. Het schuifdeurbeslag is onderhoudsvrij.

    Wanneer kies ik voor RVS schuifdeurbeslag?

    RVS railbeslag adviseren wij voor situaties dicht bij zee of in chemisch agressieve omgevingen. Verzinkt staal voldoet prima om een schuifdeur buiten op te hangen. We hebben RVS (316) schuifdeurbeslag in serie 0 (draagvermogen tot 200 kg) en serie 1 (draagvermogen tot 600 kg).

    Kan ik de verschillende series combineren?

    Nee.
    Het Ball-Tik schuifdeurbeslag is opgedeeld in 5 series. Deze series hebben we in de webshop in aparte categorieën gezet, zodat je alleen producten uit dezelfde serie bij elkaar ziet staan. Alleen producten uit dezelfde serie van Ball-Tik kunnen met elkaar gecombineerd worden. De series hebben verschillende afmetingen. Een hangrol van serie 1 past niet in een rail van serie 0.

    Uitzondering op deze regel: Serie 0 en Serie 0 RVS kunnen wel met elkaar gecombineerd worden, omdat deze wel dezelfde afmetingen hebben. Enkel het materiaal is verschillend. Ook serie 1 en serie 1 RVS kunnen bij elkaar.

    Hoe reken ik met het draagvermogen van de bovenrail?

    Het aangegeven draagvermogen van de rail is per meter.

    Rekenvoorbeeld: Een rail van serie 0 kan 200 kg dragen.
    – Twee schuifdeuren van 1 meter breed (of breder) die elk 200 kg wegen kun je prima aan de rail hangen.
    – Twee schuifdeuren van 50 cm breed die elk 200 kg wegen gaat NIET. Als deze schuifdeuren naast elkaar hangen komt er op 1 meter rail 400 kg belasting.

    Let op: kijk ook altijd naar het draagvermogen van de gekozen hangrol. Sommige type hangrollen hebben minder draagvermogen dan de rail.

    Hoeveel hangrollen mag ik gebruiken per schuifdeur?

    Voor een schuifdeur gebruik je 2 hangrollen.

    Het draagvermogen is aangegeven per hangrol. Als een hangrol 50 kg kan dragen, kun je met twee hangrollen dus een schuifdeur van maximaal 100 kg ophangen.

    Als de deur erg breed is kun je een derde hangrol in het midden toevoegen om te voorkomen dat de schuifdeur zal doorbuigen. Reken een derde hangrol NIET mee bij het draagvermogen. Het is namelijk niet gegarandeerd dat een derde hangrol 50 kg extra zal dragen.
