Hoe monteer je een verdekt scharnier?

Geplaatst op 9-9-2020 door Schreuder & Co

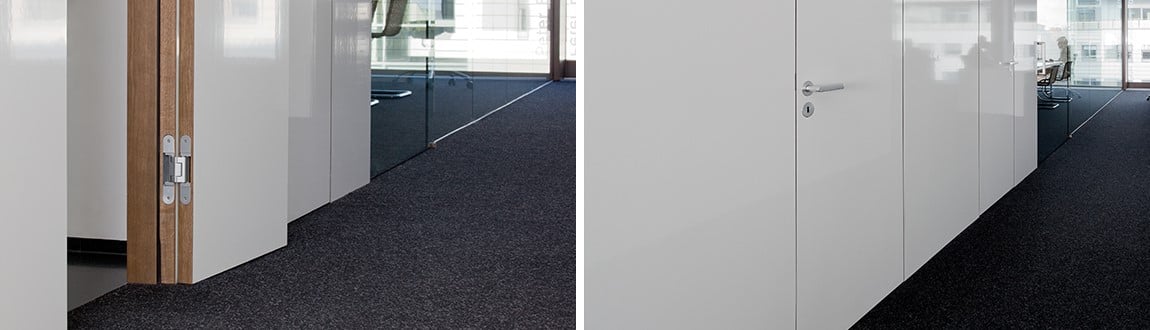

Het monteren van verdekte scharnieren lijkt moeilijk, maar gelukkig valt dat reuze mee. Verdekte (of onzichtbare) scharnieren zijn in veel situaties toe te passen. Ze worden het meeste toegepast in houten kozijnen met stompe deuren, maar ook voor stalen kozijnen, opdekdeuren en ondiepe renovatie kozijnen is er een oplossing. Hieronder zullen we de stappen uiteenzetten voor het plaatsen van een verdekt scharnier in een houten kozijn.


Stap 1

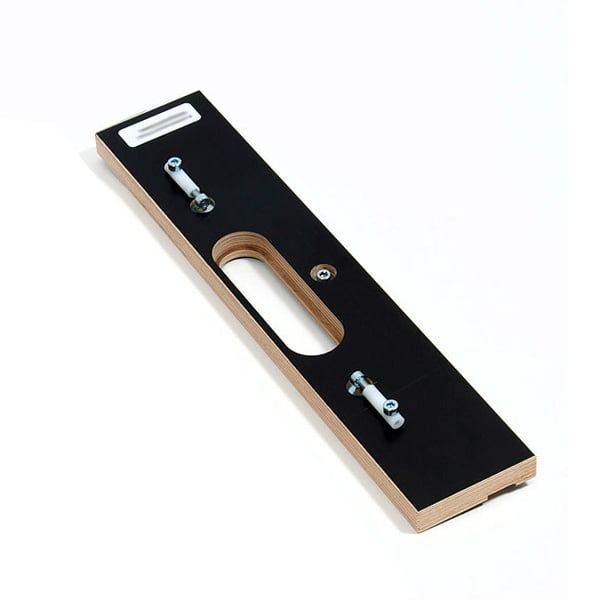

Verdekte scharnieren moeten in het kozijn en de deur gefreesd worden. Je hebt dus een freesmachine nodig om deze scharnieren zelf te kunnen plaatsen. Voor bijna al onze verdekte scharnieren zijn freesmallen in de webshop verkrijgbaar om je te helpen de juiste inkrozing te maken in zowel het kozijn als de deur. Voor het maken van de inkrozing is in de meeste gevallen kopieerring 24 mm en beitel 18 mm nodig. De lengte van de beitel moet minimaal 90 mm zijn om de diepte van de scharnieren te kunnen frezen. De benodigde kopieerring en de beitelmaat staan aangegeven bij de verschillende freesmallen.


Bekijk hier de freesmallen

Stap 2

Bepaal de plek van de scharnieren op uw deur en kozijn. De aanbevelingen hiervoor verschillen per merk scharnier. Om het frezen helemaal makkelijk te maken kan er een stang (strip) besteld worden waar je meerdere freesmallen op kunt schuiven en op de juiste afstanden vast kunt zetten. Vooral als er meerdere deuren en kozijnen gefreesd moeten worden is het makkelijk dat je niet iedere keer opnieuw de positie van de scharnieren hoeft uit te meten.

Kubica scharnieren:

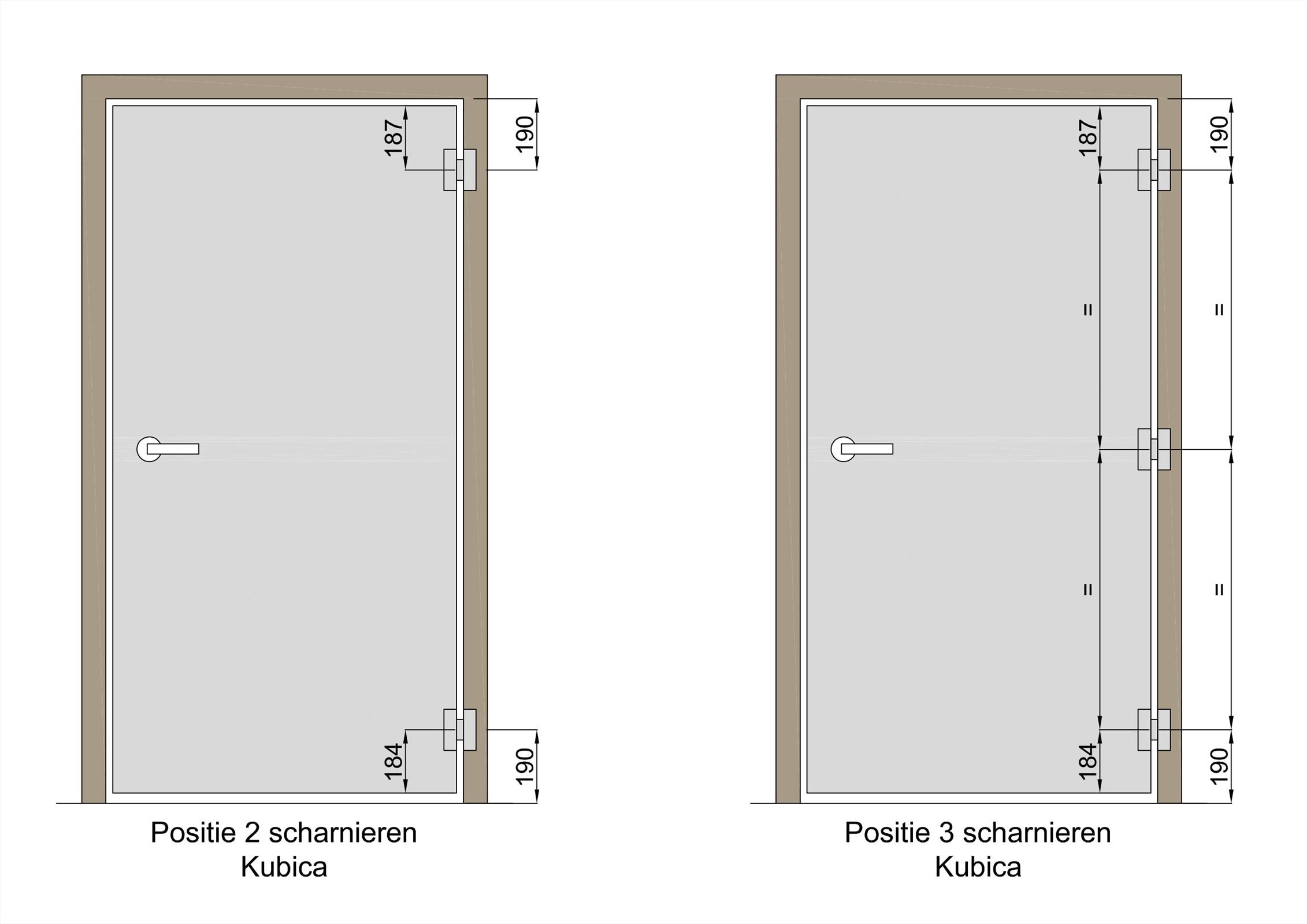

  • Plaats het hart van het bovenste scharnier op 187 mm vanaf bovenkant deur en 190 mm vanaf sponning kozijn. Er blijft aan de bovenkant dan 3 mm ruimte over tussen de deur en het kozijn.
  • Plaats het hart van het onderste scharnier op 184 mm vanaf de onderkant van de deur en 190 mm vanaf de onderkant kozijn of vloer. Er blijft dan 6 mm ruimte over tussen de deur en de vloer.
  • Plaats een eventueel derde scharnier precies tussen het bovenste en onderste scharnier in.
  • Plaats een eventueel vierde scharnier precies tussen het bovenste en middelste scharnier in.
  • Bij de verschillende type scharnieren staat aangegeven hoeveel scharnieren je bij welke deurhoogte nodig hebt.


Tectus scharnieren:

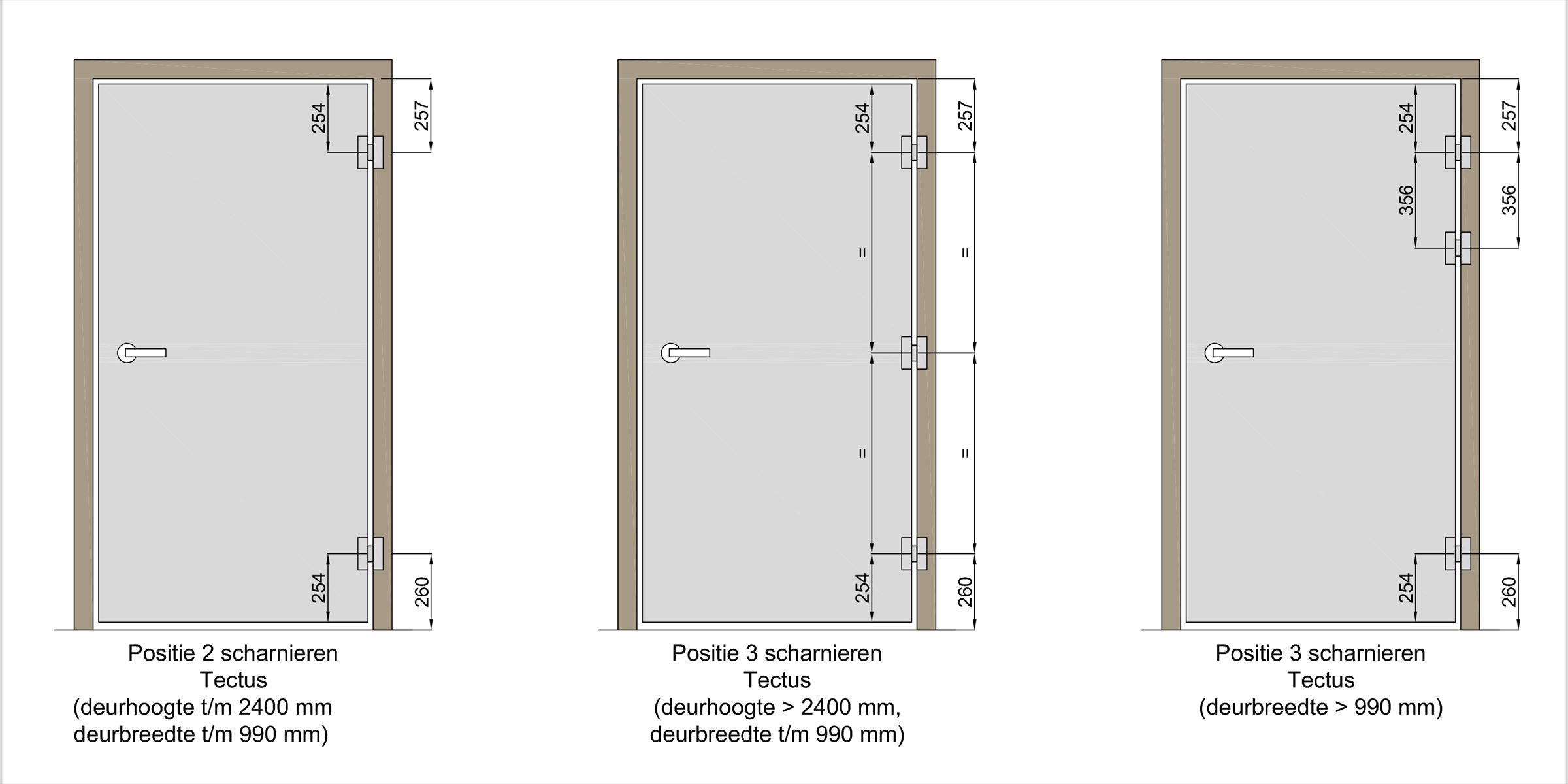

  • Plaats het hart van het bovenste scharnier op 254 mm vanaf bovenkant deur en 257 mm vanaf sponning kozijn. Er blijft aan de bovenkant dan 3mm ruimte over tussen de deur en het kozijn.
  • Plaats het hart van het onderste scharnier op 254 mm vanaf de onderkant van de deur en 260 mm vanaf de onderkant kozijn (of vloer). Er blijft dan 6mm ruimte over tussen de deur en de vloer.
  • Plaats een eventueel derde scharnier precies tussen het bovenste en onderste scharnier in.


Simonswerk (de fabrikant van Tectus scharnieren) geeft een algemeen plaatsingsadvies dat toepasbaar is voor alle Tectus scharnieren. Gebruik 2 scharnieren per deur tot een deurhoogte van 2400 mm. Is de deur hoger dan 2400 mm? Plaats dan een derde scharnier precies tussen het bovenste en onderste scharnier in. Is de deur breder dan 990 mm? Plaats dan het hart van het derde scharnier op 256 mm vanaf het hart van het bovenste scharnier.

Is de deur hoger als 2400 mm en ook breder dan 990 mm? Bel of mail ons dan voor advies. Dit verminderd namelijk de draagkracht van het scharnier dus hiervoor is een op maat advies nodig.

Stap 3

Plaats de freesmal op de juiste positie op je deur en kozijn en maak de uitkrozing met je freesmachine. Hoe je dit precies doet kun je stap voor stap zien in deze video:

Bekijk video


Stap 4

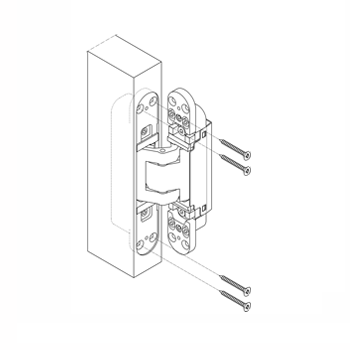

Schroef het scharnier vast in de deur. Bij Tectus scharnieren worden bevestigingsschroeven meegeleverd. Bij de Kubica scharnieren verschilt dat per type scharnier. Dit staat aangegeven bij de scharnieren. Als er geen schroeven meegeleverd worden adviseren we de scharnieren te bevestigen met 5 mm spax schroeven met een minimale schroeflengte van 35 mm.

Stap 5

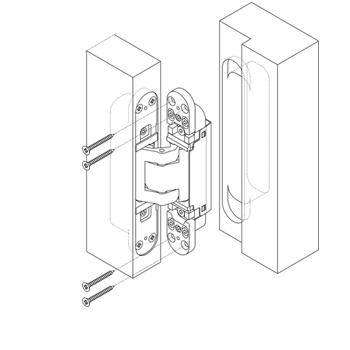

Hang de deur in het kozijn en schroef hier ook de scharnieren goed vast in het kozijn.

Stap 6

De positie van de deur kan in drie richtingen (vandaar de naam 3D scharnieren) worden versteld met een inbussleutel. Dit kan zowel bij de Kubica scharnieren als bij de Tectus scharnieren. In deze video kun je duidelijk zien hoe je een tectus scharnier verstelt. Bij een Kubica scharnier werkt dit vergelijkbaar. In de montagehandleiding die je bij het scharnier krijgt staat ook uitgelegd hoe je deze kunt verstellen.

Bekijk video


Stap 7

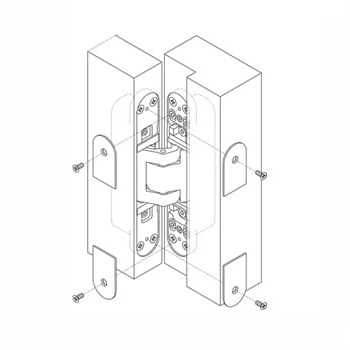

Plaats de afdekplaatjes op het scharnier. Bij Tectus scharnieren schroef je deze plaatjes vast met de bijgeleverde schroeven. Bij kubica scharnier blijven de afdekplaatjes zitten doordat ze klemmen.

Je bent nu klaar met het monteren van je verdekte scharnieren. Binnenkort verschijnt er een nieuwe blog over het monteren van een verdekt scharnier in een stalen kozijn en in een renovatiekozijn.
