Het Kubica K6700 scharnier is een onzichtbaar scharnier voor stompe binnendeuren met een gewicht van maximaal 70 kg (bij 3 of 4 scharnieren). Verdekte scharnieren zijn onzichtbaar als de deur gesloten is en prachtig als de deur open staat. Verdekte scharnieren zijn speciaal voor situaties waarbij de deur en het kozijn in 1 lijn liggen (flush). Het Kubica K6700 scharnier is DIN-onafhankelijk en verstelbaar in 3 dimensies. Het K6700 scharnier is 30 minuten brandwerend (EI30).
Serie Classic Kubica scharnieren
De scharnieren uit de Classic serie worden gemaakt van Zamak, een zinklegering verkregen door middel van een spuitgietproces met als resultaat een bijzonder compact materiaal. Deze eigenschap garandeert een hoge stevigheid en trekweerstand en maakt zeer nauwkeurige afwerkingen mogelijk voor een esthetisch resultaat van hoge kwaliteit.
Draaicirkel K6700 scharnier
Het K6700 scharnier kan iets verder van de voorkant van de deur geplaatst worden (K-afstand max. 5,5 mm) dan de meeste verdekte scharnieren, waardoor dit scharnier gecentreerd in het deurblad geplaatst kan worden bij een deurdikte van 40 mm. Dit is erg handig als je deuren alvast wilt voorbereiden op de scharnieren, maar de draairichting nog niet bekend is.
Het K6700 scharnier heeft zoals de meeste onzichtbare scharnieren een kleine draaicirkel, waardoor de deur niet om standaard plinten heen kan draaien als deze niet gelijk liggen met het kozijn.
Tip: combineer verdekte scharnieren met Xinnix vlakwandige plinten. Deze plinten zijn slechts 4 mm dik en kunnen probleemloos gecombineerd worden met alle verdekte scharnieren.
Hoeveel K6700 scharnieren per deur
Maximaal deurgewicht met 2 stuks K6700 scharnieren: 50 kg
Maximaal deurgewicht met 3 of 4 stuks K6700 scharnieren: 70 kg
Plaats minimaal 3 scharnieren bij een deurhoogte vanaf 2100 mm.
Plaats een extra scharnier bij gebruik van een deurdranger, deurstopper of afdichtingsrubbers of bij natte ruimtes. (zie montagehandleiding en draagkracht document)
Plaats 4 scharnieren bij een deurhoogte van meer dan 2100 mm i.c.m. een deurbreedte van meer dan 900 mm en/of bij gebruik in drukke, publieke ruimtes.
Het draagvermogen is afhankelijk van de afmetingen van de deur. Bekijk de tabellen met draagvermogen bij gebruik van 2 of 3 scharnieren (bij de afbeeldingen en bij documenten).
Bekijk ook het document draagkracht tabellen voor de positie van het derde en vierde scharnier.

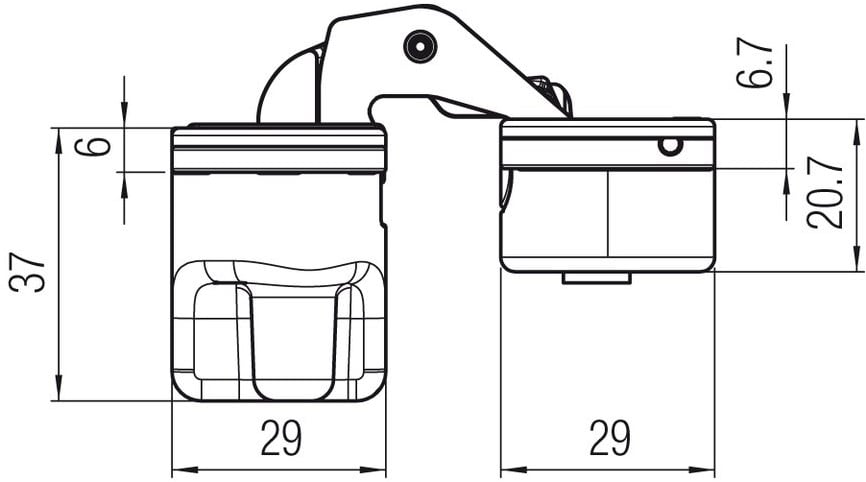

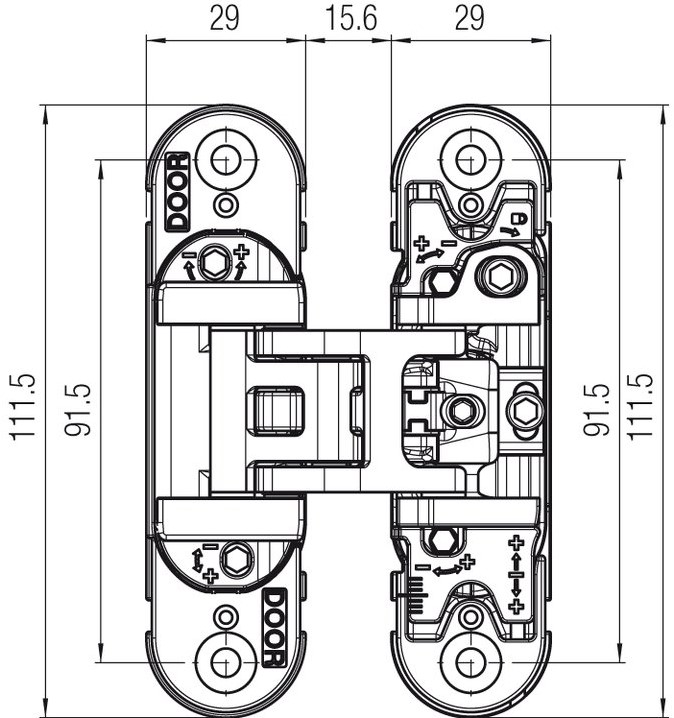

Eigenschappen K6700 scharnier:
- Deurdikte min. 37 mm
- K-afstand = max. 5,5 mm (afstand vanaf voorkant deur)
- Plaatsing gecentreerd in deurblad mogelijk bij deurdikte 40 mm
- DIN onafhankelijk
- Materiaal: zamak

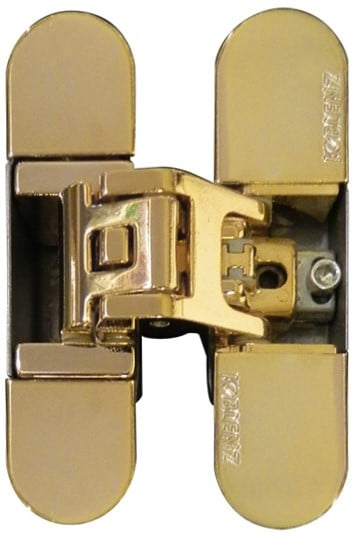

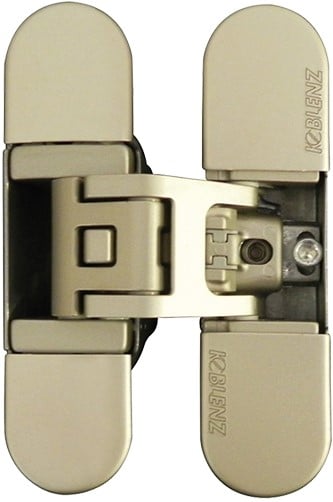

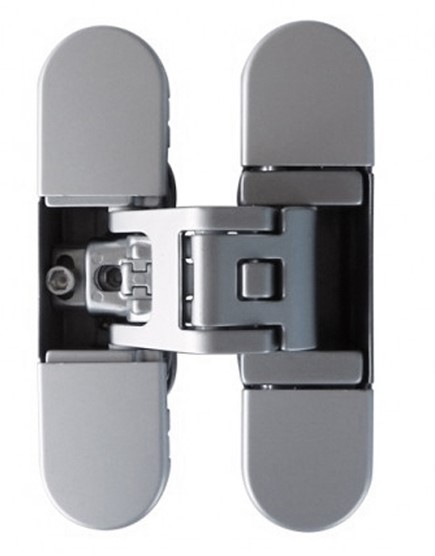

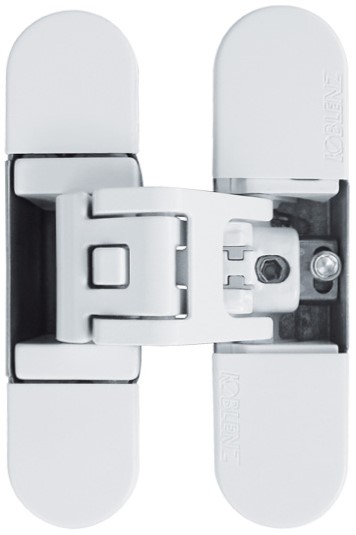

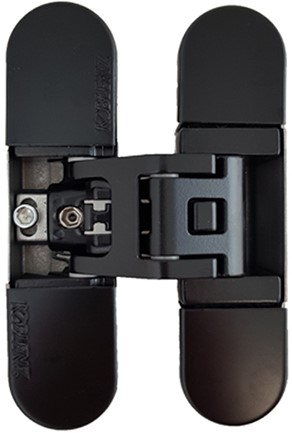

- Full HD finish in diverse kleuren
- 180 graden deuropening
- Onderhoudsvriendelijk
- 30 minuten brandwerend (EI30)
- Duurzaam; getest op minimaal 200.000 open- en sluitbewegingen

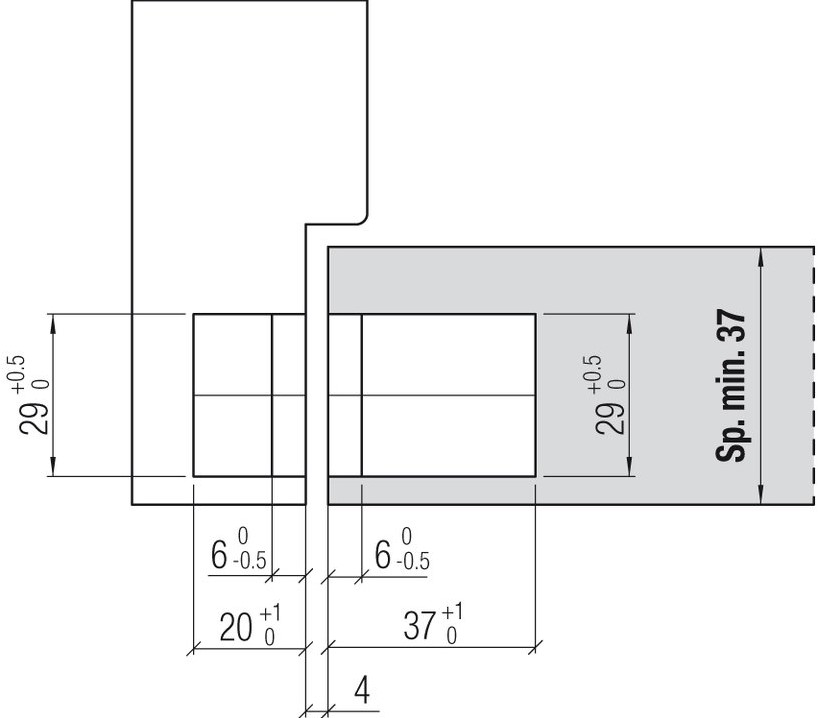

Freesmal:
- Freesmal K6700
