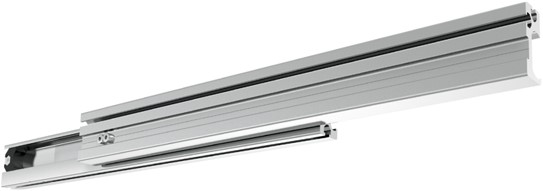

Met de zelfbouw telescoopgeleider 0111 kun je zelf een geleider met de gewenste inbouwmaat maken. Deze geleider heeft een extensie van 70% van de inbouwlengte en kan tot 200 kg worden belast. De profielen zijn op maat te zagen, maar kunnen ook in verschillende lengtes worden besteld. Met deze geleider kan zelfs een inbouwmaat van 6 meter worden behaald!
Let op: dit zijn alleen de geleiderprofielen. Deze profielen worden zowel voor het vaste deel als voor het bewegende deel gebruikt. Je hebt ook de 0111 rollenset nodig om de profielen aan elkaar te koppelen. Deze rollenset is apart te bestellen. Een rollenset is voor 1 set geleiders.
Voor 1 set geleiders heb je nodig: 4x een geleiderprofiel en 1 rollenset.
Voorbeeld rekensom voor het maken van een ladegeleider:
Optie 1: een telescoopgeleider met inbouwmaat 1500 mm
1. Bestel 4x de lengtemaat 1500 mm
2. Koppel met de rollenset 2 profielen links en 2 profielen rechts (1 rollenset nodig)
3. Nu heb je 2 telescoopgeleiders van 1500 mm lang met een extensie van 70% (1050 mm)
Optie 2: een telescoopgeleider met een afwijkende maat bijvoorbeeld 1300 mm
1. Bestel 4x de lengtemaat 1500 mm
2. Zaag van al deze geleiderprofielen 200 mm af
3. Koppel met de rollenset 2 profielen links en 2 profielen rechts (1 rollenset nodig)
4. Nu heeft u 2 telescoopgeleiders van 1300 mm lang met een extensie van 70% (910 mm)
Je kan ook een rail van 6000 mm kunnen bestellen en deze in 4 stukken van 1300 mm zagen
- De geleiderprofielen worden per stuk geleverd
- 70% uittrekbaar, zie de PDF voor de exacte maten)

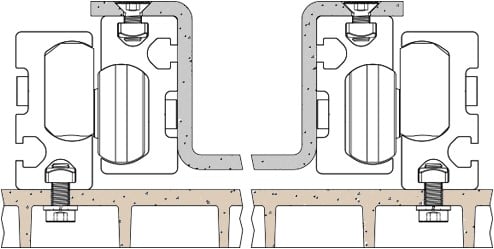

- Zowel zij- als bodemmontage mogelijk
- Zilverkleurig geanodiseerd aluminium
- Extra stabiliteit door speciaal gevormd profiel
- De geleider is eenvoudig te monteren en te demonteren
- Niet volledig uittrekbaar
Te combineren met:
- Rollenset 0111
Eenheid:
Geleiderprofielen worden per stuk geleverd in de geselecteerde lengte.
