Welk verdekt scharnier heb ik nodig voor mijn deur?

Geplaatst op 18-12-2020 door Schreuder & Co

Verdekte scharnieren zijn volledig geïntegreerd in het kozijn en de deur, waardoor ze onzichtbaar zijn als de deur is gesloten. Dit geeft een prachtig en tijdloos resultaat en past zowel in een klassiek als in een modern interieur. Maar als je dan eenmaal hebt besloten dat je graag verdekte scharnieren wilt gaan gebruiken is er nog een enorme keuze in type verdekte scharnieren. In dit artikel leggen we je uit waar je op moet letten bij de keuze voor een verdekt scharnier en welke speciale eigenschappen sommige scharnieren hebben. Ook zullen we een aantal voorwaarden uitleggen waar je kozijn/deur situatie aan moet voldoen om een verdekt scharnier te kunnen toepassen.

Bereken je deurgewicht

Als je een verdekt scharnier uit wilt zoeken is het belangrijk om het gewicht van je deur te weten. Als je een nieuwe deur koopt kun je naar het deurgewicht vragen, maar je zou het ook zelf kunnen berekenen. Dat doe je als volgt:

Bepaal wat voor soort deur je hebt, een honingraad binnendeur, een tubespaan binnendeur of een volspaan binnendeur. Honingraat binnendeuren zijn wat goedkoper en lichter dan deuren met een andere opbouw. Ze hebben een binnenkern met een honingraadmotief van karton of hardboard. Een tubespaan binnendeur heeft een stevige kern van spaanderplaat en bevat holle kanalen. Een volspaan binnendeur heeft een kern volledig van spaanplaat. Tubespaan en volspaan binnendeuren zijn zwaarder en ook een stuk duurder dan Honingraat binnendeuren, maar ze hebben dan ook een veel betere isolatiewaarde.

Met het soortelijk gewicht en de afmeting van de deur kun je vervolgens het gewicht uitrekenen.
Honingraad binnendeur: 250 kg/ m³
Tubespaan binnendeur: 400 kg/m³
Volspaan binnendeur: 500 kg/m³
Bovenstaande getallen zijn een benadering maar niet exact.

Bereken nu de m³ van je deur en vermenigvuldig dat met het soortelijk gewicht en je weet wat het deurgewicht ongeveer zal zijn. Een tubespaandeur van 220 cm hoog, 93 cm breed en 4 cm dik zal dus ongeveer 33 kg wegen (2,2 x 0,93 x 0,04 x 400).

De verschillende merken

Nu je het gewicht van de deur weet kun je een selectie van geschikte verdekte scharnieren gaan maken. Het grootste verschil tussen de verschillende type scharnieren is namelijk draagkracht.
De verdekte scharnieren op onze website zijn ingedeeld in subcategorieën per merk. De twee bekendste merken verdekte scharnieren zijn de Kubica scharnieren van het Italiaanse merk Krona Koblenz en de Tectus scharnieren van het Duitse Simonswerk.

Beide merken hebben mooie, duurzame verdekte scharnieren. De keuze voor een scharnier van het ene of andere merk zal vooral afhangen van persoonlijke smaak en natuurlijk ook de prijs. Hieronder zie je bijvoorbeeld twee populaire scharnieren die beide een deurgewicht van 60 kg kunnen dragen: het Tectus TE240 scharnier en het Kubica K6200 scharnier. Zoals je ziet zien de scharnieren er echt anders uit. Ze hebben andere verhoudingen en afmetingen. De afdekkapjes van het Tectus scharnier worden vast geschroefd en de afdekkapjes van het Kubica scharnier klemmen om het scharnier heen. Beide scharnieren zijn in verschillende finishes (kleuren) verkrijgbaar. Welk scharnier mooier is mag je zelf bepalen.

Het Kubica K6200 scharnier lijkt in eerste instantie voordeliger dan het Tectus TE240 scharnier, omdat de stukprijs een stuk lager is. Maar de uiteindelijke prijs hangt ook af van het aantal scharnieren dat je nodig hebt per deur. Kubica en Tectus hebben andere voorschriften voor het aantal scharnieren dat je moet plaatsen per deur. Een veel voorkomende deurmaat is tegenwoordig 2315 x 930 mm. Een deur met dit formaat kun je met 2 Tectus scharnieren ophangen, maar je hebt wel 4 stuks Kubica K6200 scharnieren nodig! In dit geval is het dus voordeliger om de TE240 te gebruiken dan de K6200. Daarbij kost het ook een minder tijd en moeite om 2 scharnieren in te frezen dan 4 scharnieren! Lees dus goed de beschrijvingen bij de scharnieren.

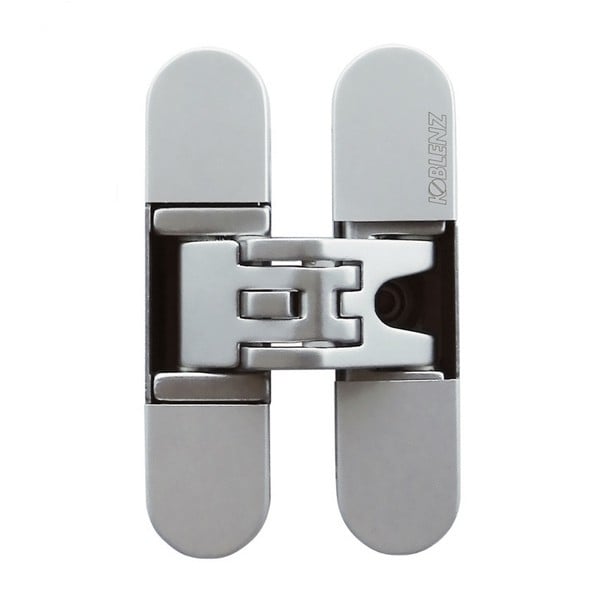

Kubica K6200

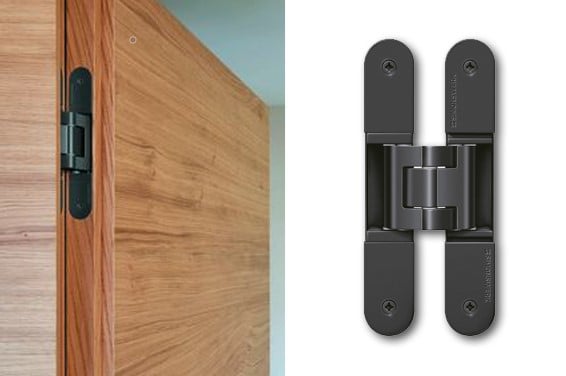

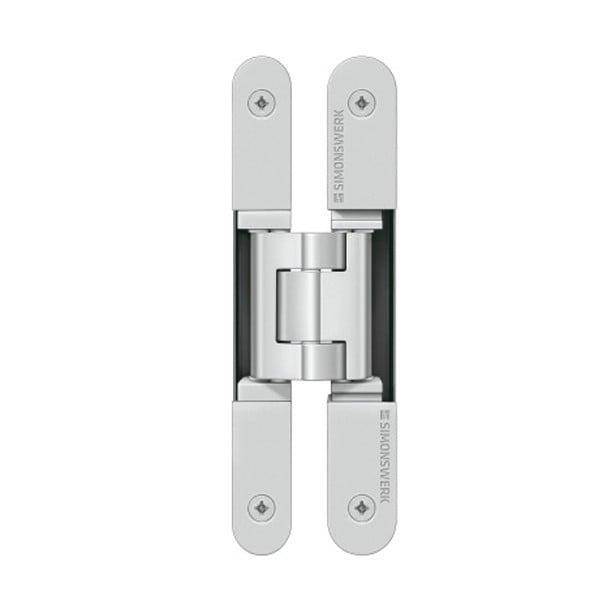

Tectus TE240

Gebruik de zoekfilters

De zoekfilters die naast de producten staan maken het zoeken een stuk makkelijker! Kies een deurgewicht en een kleur/finish en je krijgt meteen een lijst met scharnieren die je zou kunnen toepassen. Er zijn ook een aantal scharnieren met speciale eigenschappen. Die leggen we verder in dit artikel nog kort uit.

Bekijk Kubica scharnieren
Bekijk Tectus scharnieren

Voorwaarden voor het toepassen van een verdekt scharnier

Een verdekt scharnier bevindt zich in de deur, in het kozijn en ertussen. De draaicirkel is heel anders dan bij een standaard paumelle scharnier. Bij een standaard paumelle scharnier ligt het scharnier (en draaipunt) buiten de deur en het kozijn (en het scharnier is dus ook zichtbaar aan één zijde van het kozijn). Bij verdekte scharnieren duwen en draaien de armen tussen de deur en het kozijn de deur naar buiten en open.

De draaicirkel bij de meeste verdekte scharnieren is erg krap en nauwkeurig afgesteld, waardoor het heel belangrijk is de scharnieren op de juiste positie te plaatsen in het kozijn en de deur, millimeterwerk zelfs. Wil je weten hoe en waar je een verdekt scharnier moet plaatsen? Lees dan onze blog: Hoe monteer je een verdekt scharnier in een houten kozijn. Het is gelukkig helemaal niet zo moeilijk als het lijkt.

Er zijn wel twee belangrijke voorwaarden waar de deur en het kozijn aan moeten voldoen om een verdekt scharnier toe te kunnen passen:
- de deur moet stomp zijn. De enige uitzondering hiervoor is het Kubica K3000 scharnier, deze is speciaal voor opdekdeuren.
- de voorkant van de deur moet gelijk liggen met het kozijn. Omdat de draaicirkel zo nauwkeurig en krap is afgesteld mag de deur niet verdiept in het kozijn liggen. De deur zal bij het open draaien dan het kozijn raken.

Verdekte scharnieren met speciale eigenschappen

Er zijn een aantal scharnieren die speciale eigenschappen hebben, waarbij het eigenlijk vooral gaat om een afwijkende draaicirkel die bepaalde mogelijkheden geeft. Voldoet je kozijn-deur situatie dus niet aan de bovengenoemde twee voorwaarden? Lees dan nog even verder. Misschien dat onderstaande scharnieren uitkomst bieden.

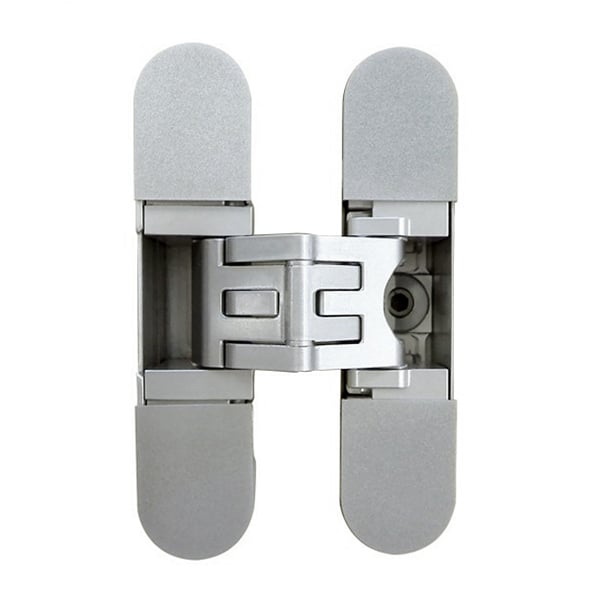

Het Kubica K2700 scharnier


Het Kubica K2700 scharnier is een scharnier met een grotere draaicirkel. Dit scharnier is ontwikkeld om in het midden van een deurblad van 40 mm te kunnen plaatsen, in plaats van helemaal vooraan zoals de meeste verdekte scharnieren. Als je dit scharnier echter niet in het midden, maar toch meer naar voren in de deur plaatst kan dit scharnier door zijn grote draaicirkel om een kozijn met opdikking van ongeveer 10 mm heen draaien. Of ligt de voorkant van de deur toch niet gelijk aan de voorkant van het kozijn, maar iets verdiept? Ook dan is dit een handig scharnier.

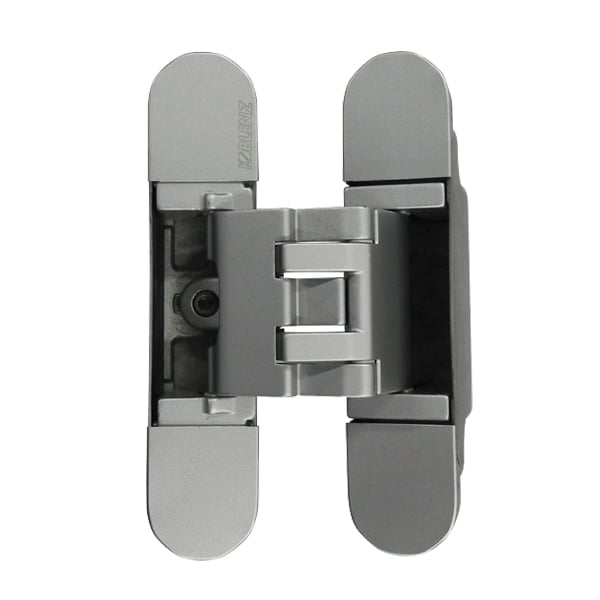

Het Kubica K3000 scharnier


De meeste verdekte scharnieren zijn enkel geschikt voor stompe deuren, maar dit is een verdekt scharnier speciaal voor opdekdeuren. De opdek mag maximaal 10 x 10 mm zijn.

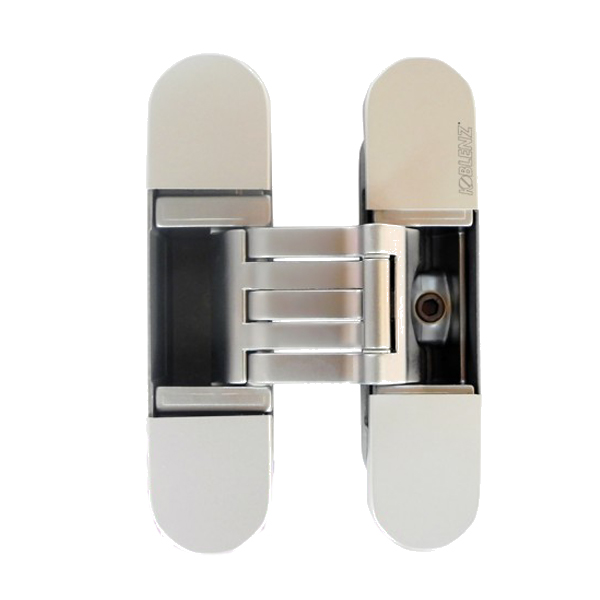

Het Kubica K6300 scharnier


Dit is een asymmetrisch verdekt scharnier dat de deur naar voren plaats. Zo kan de deur in één lijn komen te liggen met koplatten of een wandbekleding die over de kozijnen heen wordt geplaatst (denk aan tegels of fineer). Maximale dikte koplatten of wandbekleding: 13 mm
Deurdikte moet minimaal 45 mm zijn met een sponning van minimaal 34 mm. Bekijk de technische tekeningen van dit scharnier goed!

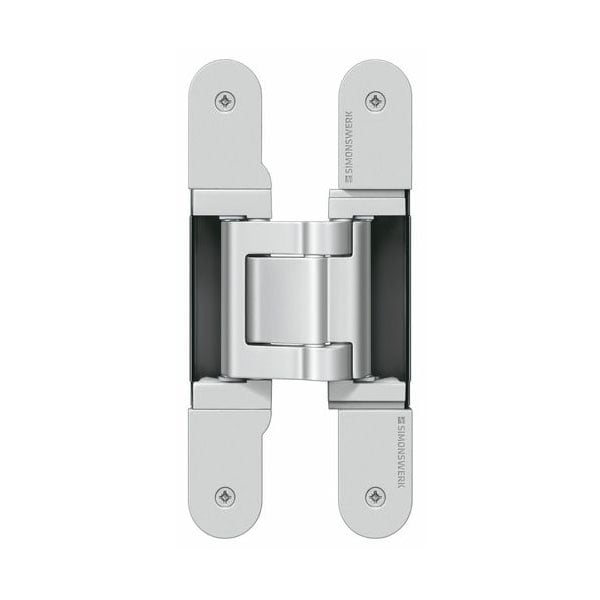

Het Tectus 541 FVZ scharnier


Dit is een asymmetrisch verdekt scharnier met dezelfde werking als het hierboven genoemde Kubica K6300 scharnier. Dit scharnier heeft wel een grotere draagkracht dan het K6300 scharnier, namelijk 100 kg.

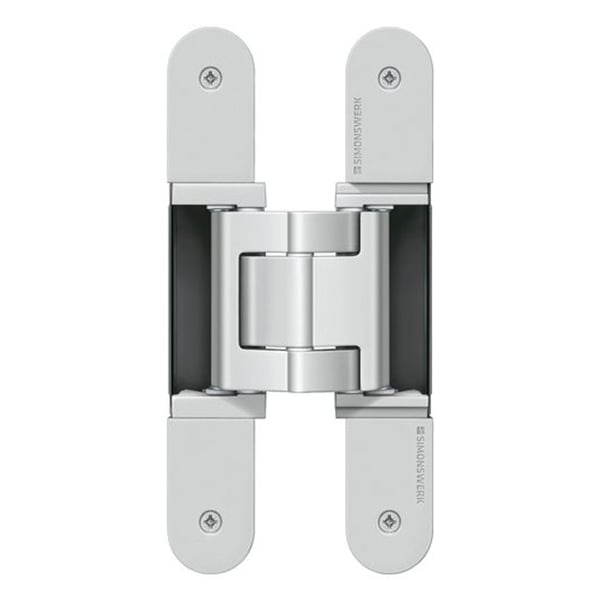

Het Tectus TE 540 A8 scharnier


Dit scharnier heeft een grote draaicirkel en is speciaal voor situaties waarin zowel de deur als het kozijn wordt bekleed met bijvoorbeeld een spiegel of fineer. Het maximum waarmee de wand en de deur mogen worden opgedikt is 8 mm. De draagkracht van dit scharnier is 120 kg.

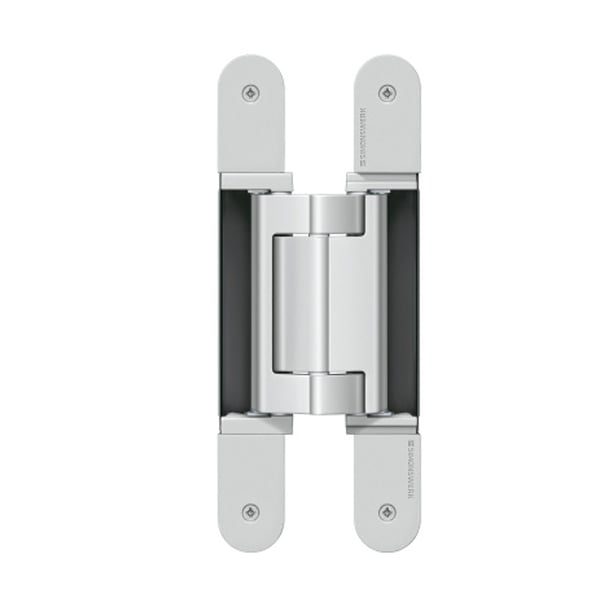

Het Tectus TE 640 A8 scharnier


Dit is een verdekt scharnier met een grotere draaicirkel, net als het hierboven genoemde Tectus 540 A8 scharnier. Dit scharnier heeft wel een grotere draagkracht dan het TE 540 A8 scharnier, namelijk 200 kg.

Vraag ons om advies

Weet je nog steeds niet zeker of je het juiste scharnier gekozen hebt? Vraag ons dan om advies. Met een simpele tekening van uw kozijn (of een foto) kunnen we al snel zien welk scharnier de beste keus zal zijn.
