Hoe gebruik je een freesmal voor een verdekt scharnier?

Geplaatst op 7-1-2022 door Schreuder & Co

Verdekte scharnieren moeten in het kozijn en de deur gefreesd worden. Voor alle verdekte scharnieren hebben we freesmallen beschikbaar, waarmee je de inkrozing in zowel de deur als het kozijn kunt maken. Maar hoe gebruik je zo’n freesmal en waar moet je op letten?

Freesmallen verdekte scharnieren

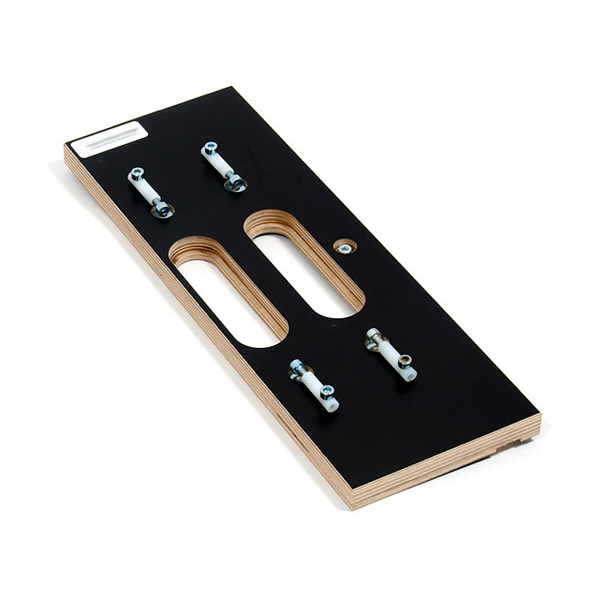

Enkele en dubbele freesmallen

Er zijn twee varianten freesmallen, enkele en dubbele freesmallen. Bij grotere scharnieren (hoger dan 95 mm of breder dan 29 mm) wordt de mal als een dubbele freesmal gemaakt voor voldoende stevigheid. Ook bij afwijkende kozijn- en deurinkrozingen wordt een dubbele freesmal gebruikt. De manier waarop je de freesmal gebruikt is echter hetzelfde.

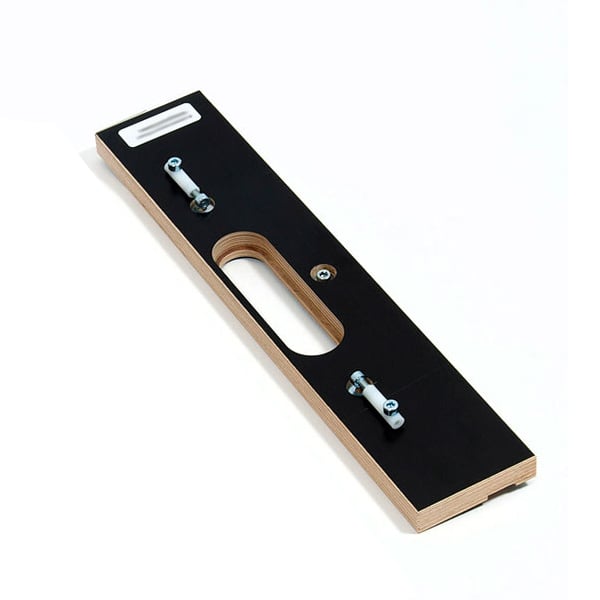

Enkele freesmal       Dubbele freesmal

Stap 1

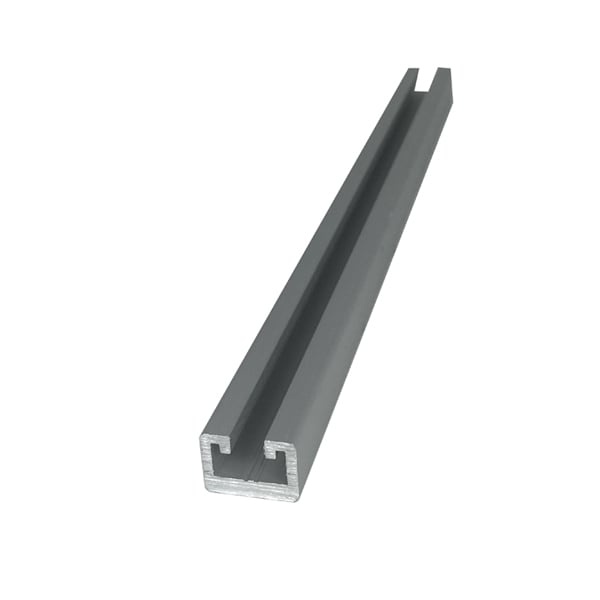

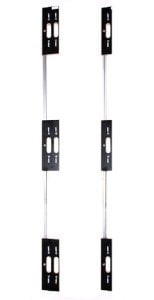

Alle mallen hebben een inkeping waar je de scharnierstang in kunt schuiven. De stang is los te bestellen. Deze stang is erg handig om in 1 keer de scharnieren op de juiste hoogte over te zetten van deur naar kozijn. Zo ben je verzekerd dat de inkrozing in het kozijn en in de deur recht tegenover elkaar komen.
Schuif alle mallen op de stang, zet ze op de juiste afstanden en draai ze vast. Bij alle verdekte scharnieren staat in de technische informatie aangegeven op welke hoogtes je de scharnieren moet plaatsen.



Stap 2

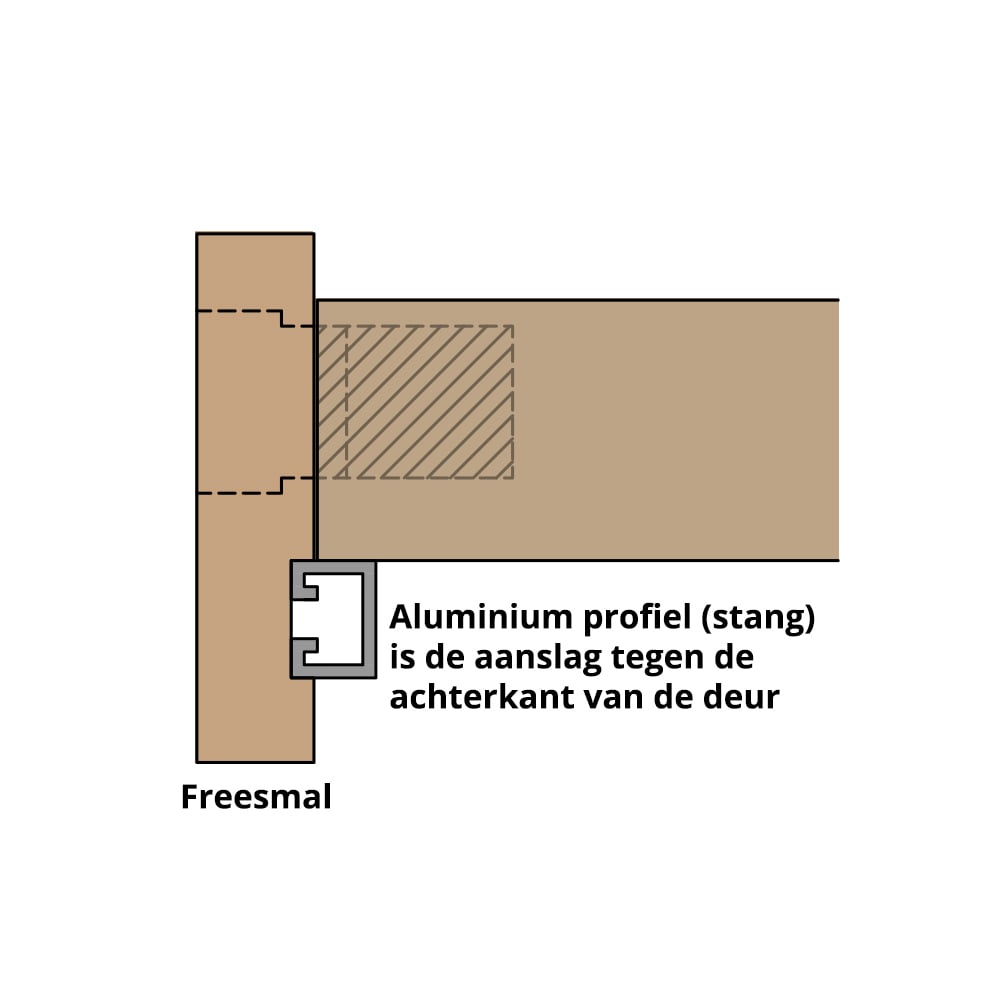

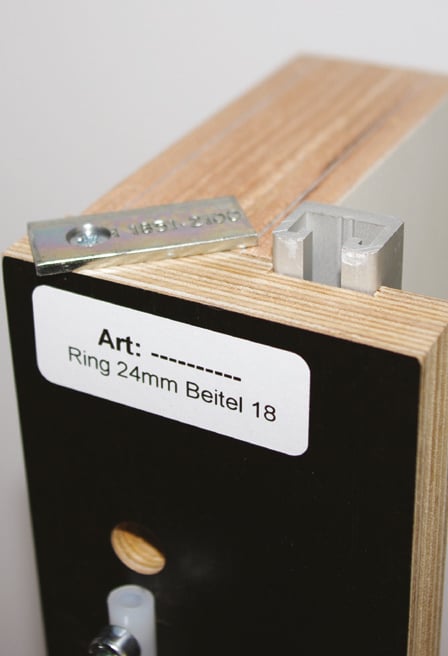

Plaats de freesmallen met stang tegen de deur. De stang is de aanslag tegen de achterkant van de deur (zie onderstaande afbeelding). Als je dus geen stang gebruikt is het handig om een lat in de inkeping van de freesmal te plaatsen, zodat je dat als aanslag kunt gebruiken. Draai de aanslaglip op de kop van de bovenste mal opzij en zorg dat deze tegen de bovenkant van de deur zit (zie onderstaande afbeelding). Dit zorgt voor 2 mm ruimte tussen de bovenkant van de deur en het kozijn. Bij een deur van 40 mm dik zit de opening van de freesmal nu op de juiste plek.

Let op: is jouw deur geen 40 mm dik? Dan komt de inkrozing met de standaard freesmal niet op de juiste plek. Bij een deur met een deurdikte van minder dan 40 mm kan je het verschil opvullen tussen de achterkant van de deur en de stang. Bij een dikkere deur kunnen we een freesmal op maat bestellen. Neem hiervoor contact met ons op.



Stap 3

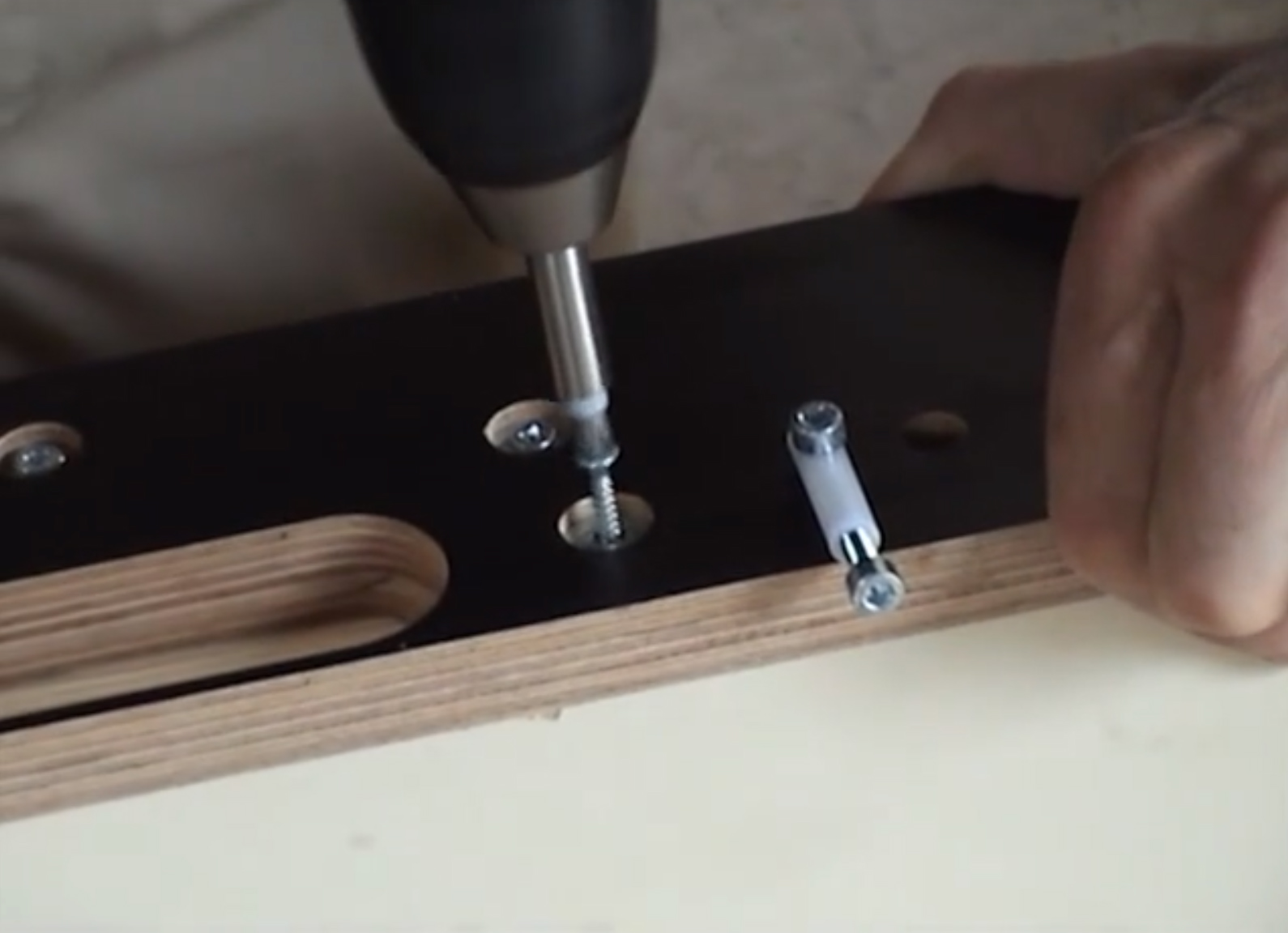

Als alle freesmallen de juiste positie hebben schroef je ze vast op de deur. Gebruik hiervoor de openingen in de freesmal net onder de begrenzers. (zie onderstaande afbeelding).

Stap 4

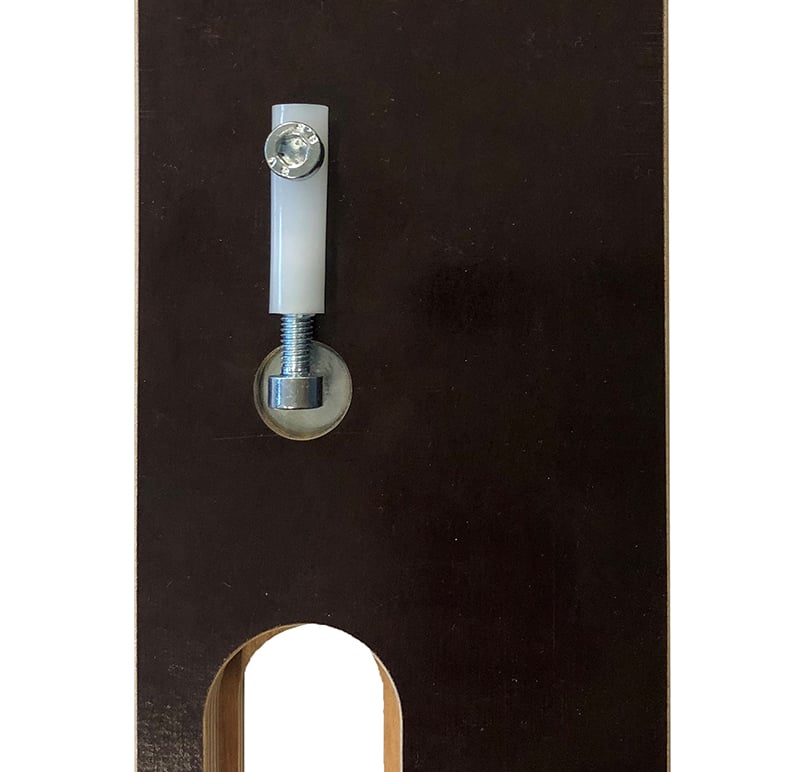

Onzichtbare scharnieren hebben een dikker middengedeelte. Dit moet dus ook dieper worden ingefreesd. Dit is mogelijk door de witte begrenzers die op de mal zijn gemonteerd. Draai deze opzij en de ring volgt het contour van de mal. (zie onderstaande afbeelding) Maak zo eerst een ondiepe inkrozing.

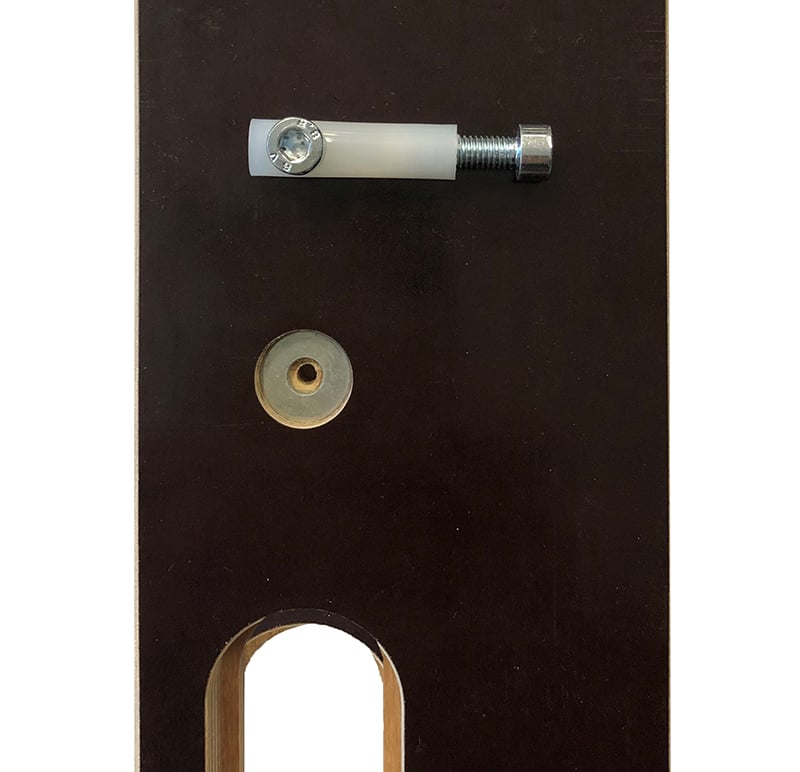

Draai de begrenzers daarna naar binnen (zie onderstaande afbeelding). De bovenfrees zal tegen deze begrenzers aan botsen waardoor een gedeelte dieper kan worden gefreesd. De begrenzers zijn instelbaar, dus pas deze aan naar het type bovenfrees dat je hebt. Bekijk in de montagehandleiding van het type scharnier hoe diep de inkrozing moet worden gemaakt.

Let op: verdekte scharnieren mogen niet verdiept liggen, dus maak de inkrozing niet te diep!


Stap 5

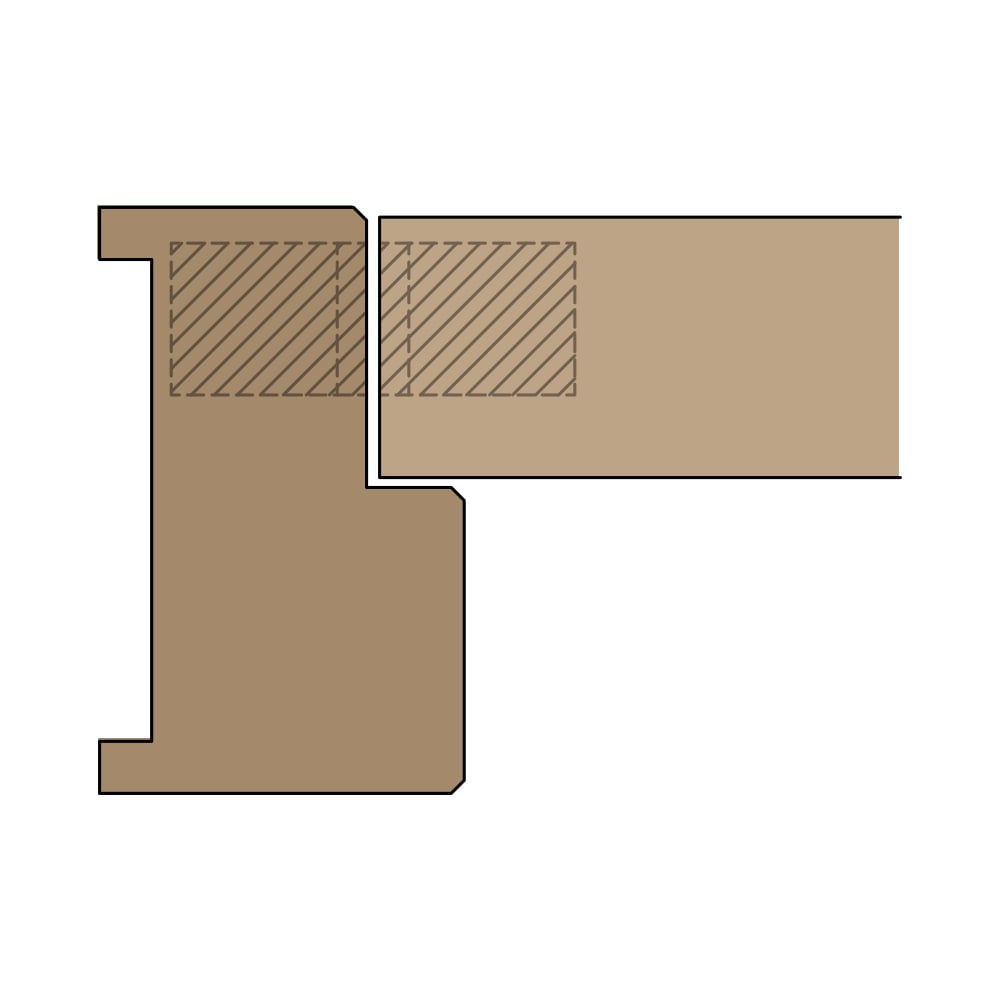

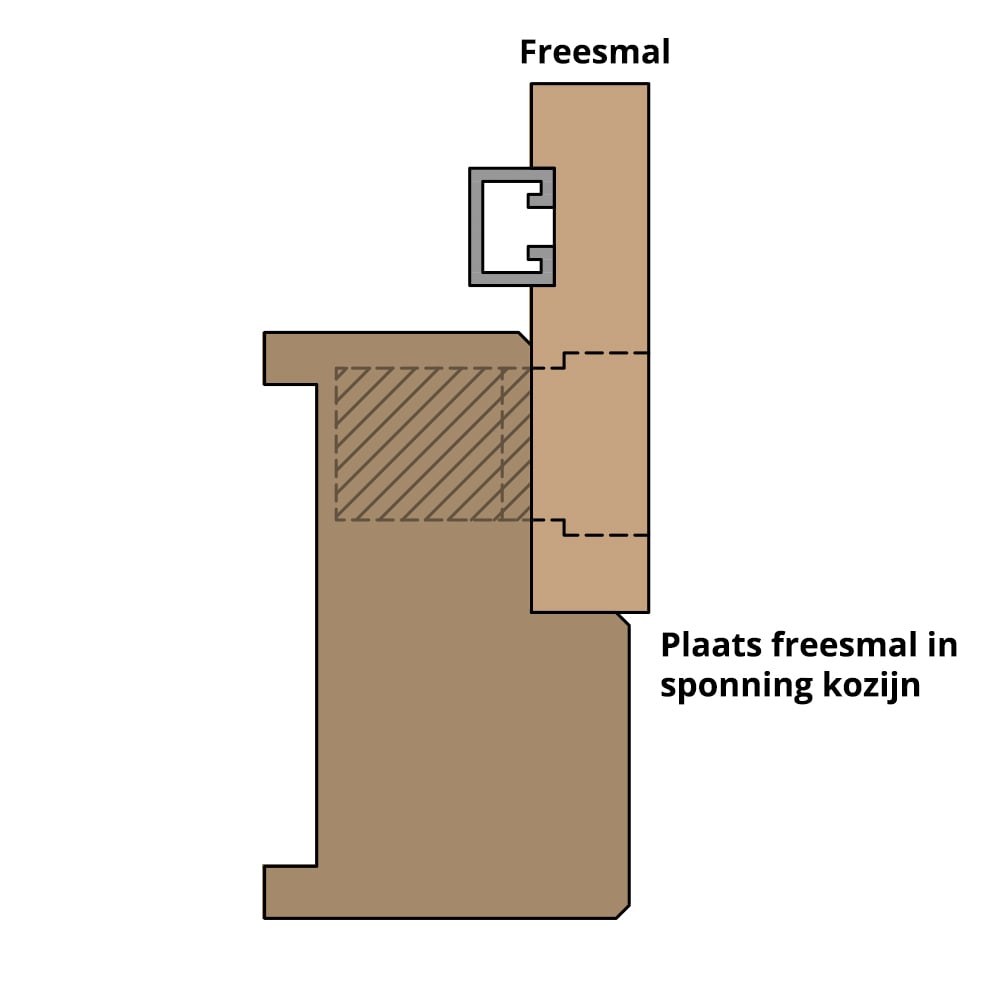

Draai de aanslaglip op de bovenste mal weer naar binnen en plaats de stang met mallen tegen het kozijn in de sponning. (zie onderstaande afbeelding) Zorg dat de aanslaglip tegen de bovenkant van de sponning zit. Bij een sponning van 43 mm zit de opening in de freesmal nu op de goede plek. Herhaal vervolgens stap 3 en stap 4 om de openingen in het kozijn te frezen.

Let op: is de sponning geen 43 mm? Dan komt de inkrozing met de standaard freesmal niet op de juiste plek. Bij een sponning groter dan 43 mm kan je het verschil opvullen tussen de achterkant van de mal en de sponning. Bij een kleinere sponning (en deurdikte) kunnen we een freesmal op maat bestellen. Neem hiervoor contact met ons op.



Resultaat

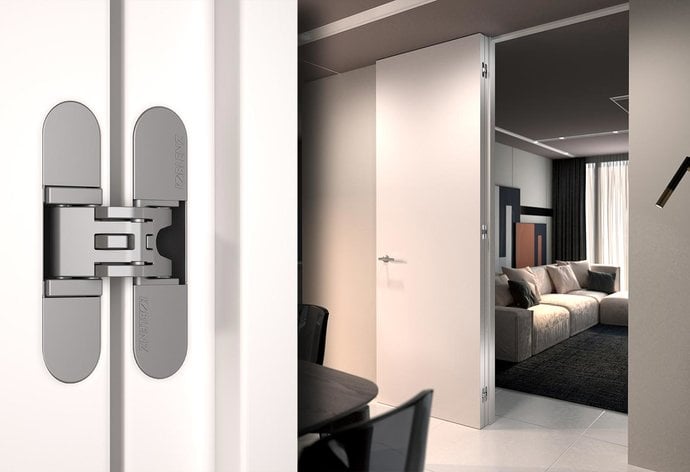

De verdekte scharnieren kunnen in de deur en het kozijn geschroefd worden.
Je kunt ook onze blog: Hoe monteer je een verdekt scharnier en de blog: Welk verdekt scharnier heb ik nodig voor mijn deur lezen voor meer informatie over verdekte scharnieren.
