Hoe monteer je de softclose van een Krona Koblenz schuifdeursysteem?

Geplaatst op 26-9-2022 door Schreuder & Co
Krona Koblenz heeft nieuwe schuifdeursets met softclose uitgebracht voor schuifdeuren tot 60 kg en voor schuifdeuren tot 120 kg. Uniek zijn de nieuwe softclose loopwagens. Deze loopwagens hebben een dubbele activator en werken twee kanten op. Het zijn dus eigenlijk dubbel softclose loopwagens. In een ophangkit zitten een standaard loopwagen, een dubbel softclose loopwagen, twee activators en twee eindstoppers. Je kan er zelf voor kiezen om twee of één activator te monteren. Als je één activator plaatst wordt de softclose maar aan één zijde geactiveerd. Aan de andere zijde wordt de schuifdeur tegengehouden door de eindstop. Dit kan gewenst zijn als je de set gebruikt om een schuifdeur in de muur te laten schuiven. We adviseren dan om alleen softclose in de deuropening toe te passen.

1. Span de softclose loopwagen

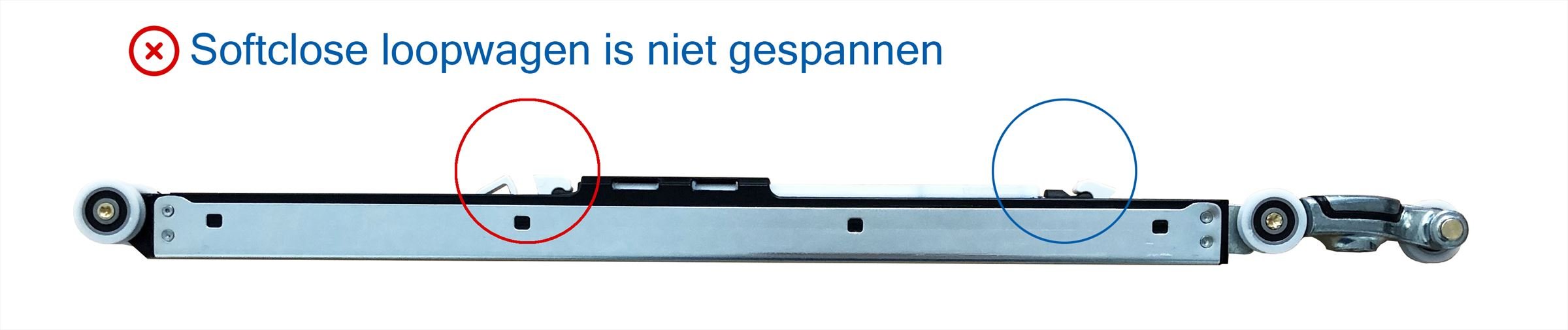

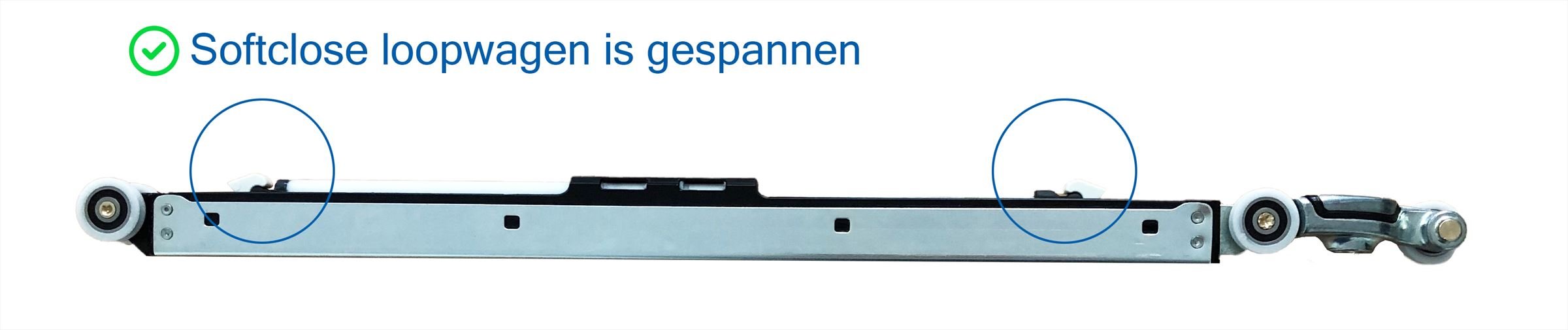

Voordat je de softclose loopwagen in de rail plaatst moet je zorgen dat deze geactiveerd is. Dit doe je door beide vinnetjes aan de bovenkant te spannen. De loopwagen is gespannen als beide vinnetjes zich aan de buitenkant van de loopwagen bevinden.
In onderstaande afbeelding is een 60 kg softclose loopwagen te zien. Een 120 kg softclose loopwagen ziet er hetzelfde uit, maar heeft zwarte vinnetjes.




2. Plaats alle onderdelen in de rail

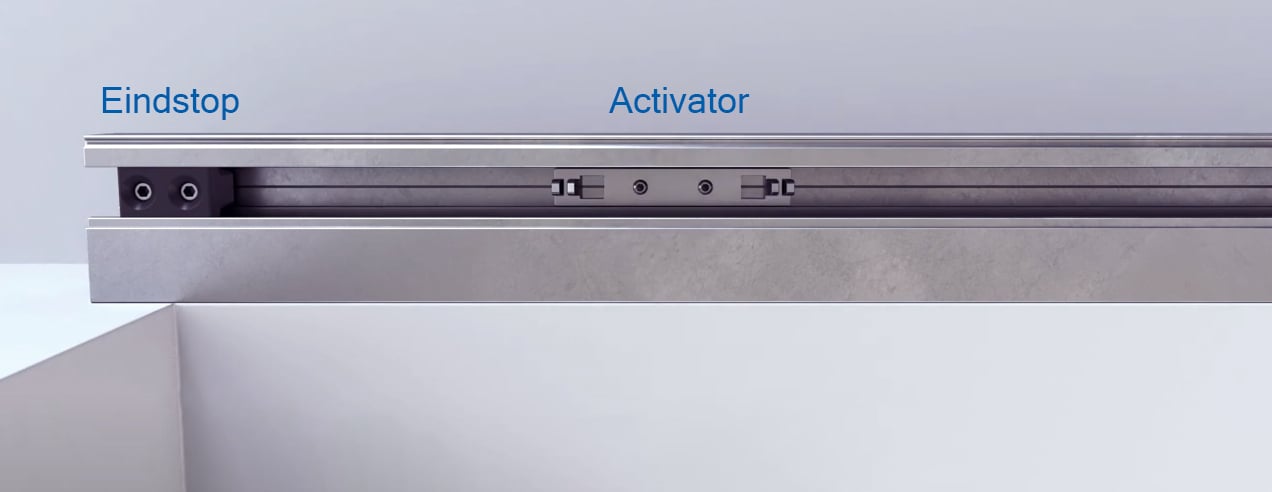

Als de softclose loopwagen gespannen is kun je alle onderdelen in de rails plaatsen. Zorg ervoor dat je eerst de loopwagens in de rail doet. Daarna schuif je aan beide zijden de activators in de sleuf bovenin de rail en als laatste plaats je de eindstops aan de uiteindes van de rail. Bekijk hiervoor ook deze montagefilm van Krona Koblenz.



3. Zet de softclose activators vast


Zet de activators vast in de rail met de inbussleutels. Hiervoor hoeft geen gaatje in de rails gemaakt te worden. De plek van de activators wordt aangegeven in de montagehandleiding met A en B, maar er wordt geen afstand genoemd. Wij hebben daarom A en B berekend, zodat je ongeveer weet waar je de activator moet plaatsen. Deze afstand kun je als de schuifdeur erin hangt nog aanpassen, mocht de deur net iets te vroeg of te laat tot stilstand komen.

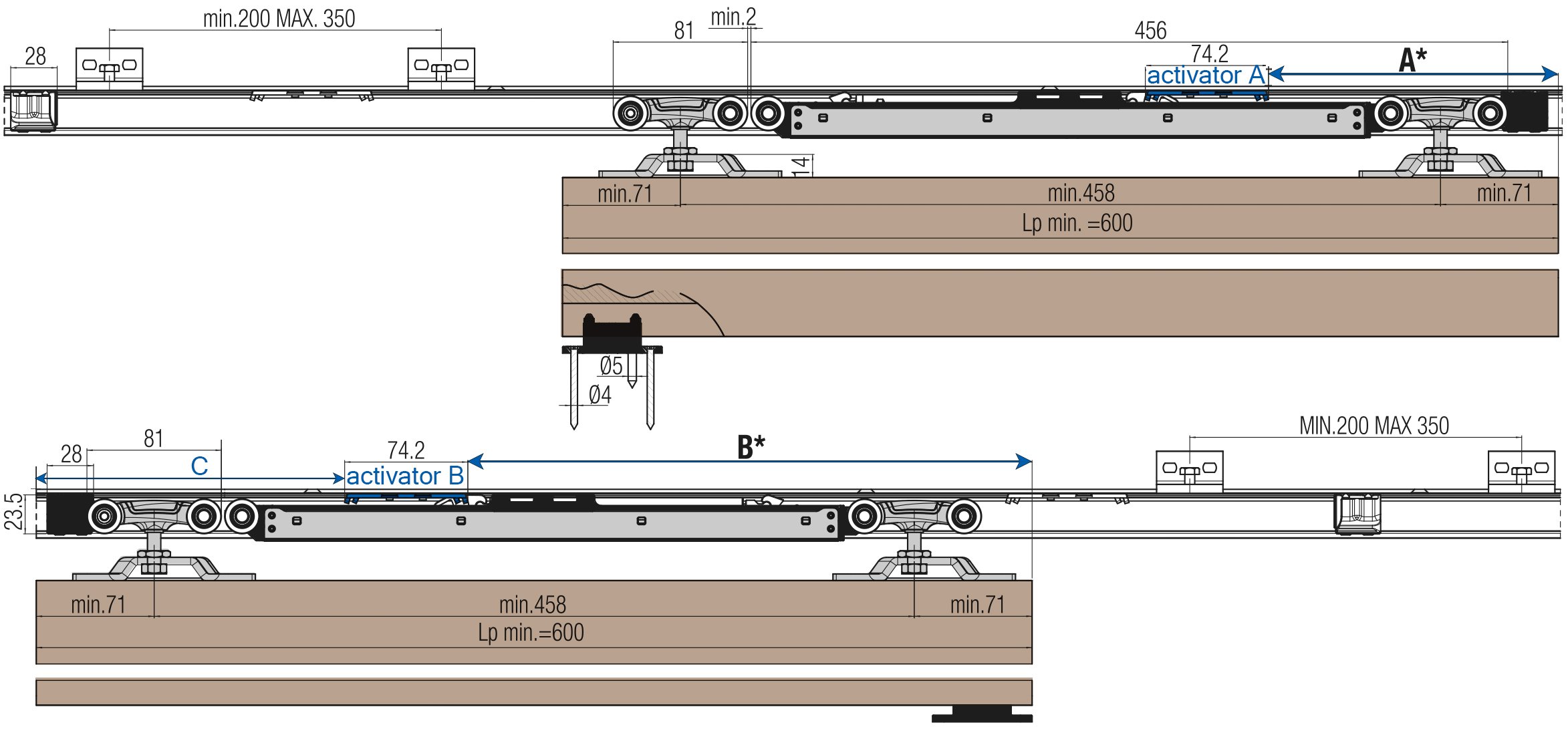

Afstand A: de afstand tussen het einde van de rail en het einde van activator A (zie de blauwe pijl in onderstaande afbeelding). Deze afstand hangt samen met de plek waar je de schuifdeur ophangplaatjes op de deur monteert. Als je 71 mm hanteert tussen het hart van de ophanging en het einde van de schuifdeur (zoals deze staat aangegeven op onderstaande tekening), dan is afstand A: 176 mm.
Afstand B: de afstand tussen het einde van de schuifdeur en het einde van de activator aan de andere zijde (zie blauwe pijl in onderstaande afbeelding). Deze afstand is wat lastiger te bepalen, omdat deze afstand samenhangt met de deurbreedte en de plek waar je de ophangplaatjes op de deur monteert. Als je 71 mm hanteert tussen het hart van de ophanging en het einde van de schuifdeur (zoals deze staat aangegeven op onderstaande tekening), dan is afstand B: 341 mm.
Afstand C: Deze afstand staat niet in de montagehandleiding, maar hebben we zelf toegevoegd aan onderstaande tekening. Het is de afstand tussen einde van de rail en het einde van activator B (vergelijkbaar met afstand A). Deze afstand is eenvoudiger op te meten. De formule om C te berekenen is:
C = deurbreedte – B – 74 mm
Als je 71 mm hanteert tussen het hart van de ophanging en het einde van de schuifdeur (zoals deze staat aangegeven op onderstaande tekening), dan is de formule dus C = deurbreedte – 415 mm





Bovenstaande afmetingen zijn een indicatie. De activators zijn eenvoudig weer los te draaien en te verplaatsen.
