Hoe monteer je de softclose van een ROB schuifdeursysteem?

Geplaatst op 13-11-2020 door Schreuder & Co

We krijgen regelmatig vragen over het monteren van de softclose van de ROB schuifdeursystemen. Dit is niet moeilijk, maar de bijgevoegde montagehandleiding is niet voor iedereen helemaal duidelijk. Er zijn een aantal dingen die je moet weten en er worden ook onderdelen meegeleverd die je niet nodig hebt. In dit artikel leggen we stap voor stap uit hoe je je softclose netjes (en snel) geïnstalleerd krijgt aan de hand van de drie meest gestelde vragen.

1. Hoe lees ik de montagehandleiding?

De montagehandleiding die bij de ROB schuifdeursystemen zit is een gecombineerde montagehandleiding voor meerdere ROB systemen en meerdere manieren van railophanging. Je moet dus weten welk systeem jij hebt, zodat je weet welke stappen voor jou van toepassing zijn. Ze gebruiken daarbij niet de naamgeving, maar de artikelnummers van de verschillende schuifdeursystemen.

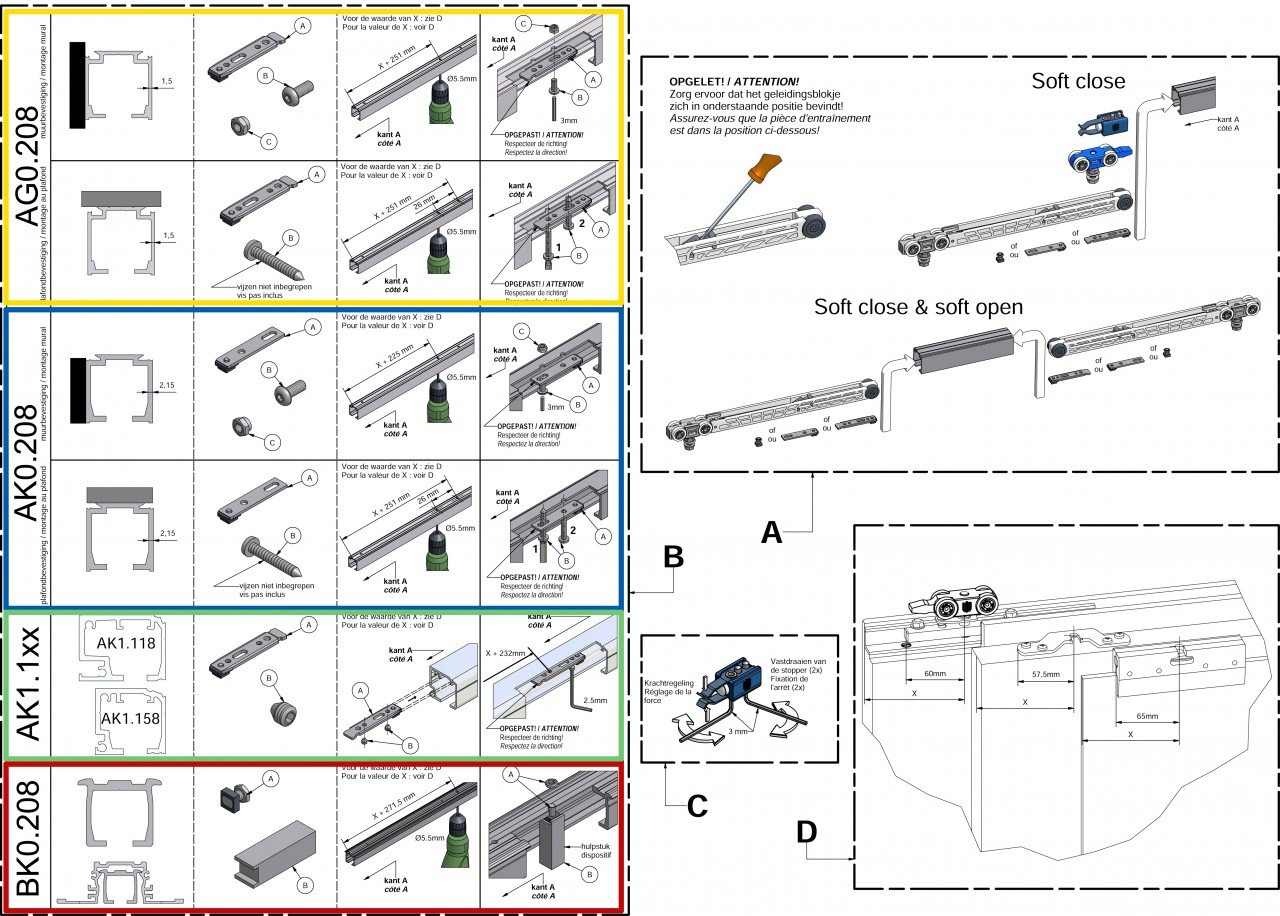

Hieronder zie je de montagehandleiding die bij alle ROB schuifdeursystemen van 40 kg en 80 kg zit. De montagehandleiding van de 120 kg systemen ziet er ongeveer hetzelfde uit. Stap A is voor alle systemen hetzelfde. Hierin zie je de volgorde waarin je de onderdelen in de rail moet plaatsen. Plaats altijd eerst de loopwagens (wieltjes) in de rail en daarna de eindstop of activator voor de softcloseloopwagen. Heb je een softclose loopwagen? Activeer deze dan eerst door het vinnetje aan de bovenkant te spannen, en doe deze daarna pas in de rail. Je ziet dit in de linker bovenhoek van stap A.
Stap B is voor elk systeem apart uitgelegd. Ze laten hier zien waar je de activator in de rail moet schroeven. We hebben in kleur de stappen (die horen bij B) van de verschillende systemen omrand. Zoals je ziet zijn dit dus eigenlijk 4 handleidingen op 1 blad.

Geel: ROB Expert 40 kg rail (aangegeven als AG0.208)

Blauw: ROB Expert 80 kg rail (aangegeven als AK0.208)

Groen: ROB Cube 80 kg rail (aangegeven als AK1.1xx)

Rood: ROB 80 kg rail voor verlaagd plafond (aangegeven als BK0.208, nieuwe artikelcode is AK0.288)

In de webshop verkopen wij momenteel alleen de Expert 80 kg rail (dit is de standaard 80 kg rail) en de Cube 80 kg rail. Heb jij een systeem met een standaard 80 kg rail? Dan hoef je dus alleen naar het blauwe gedeelte te kijken van stap B. We zullen nu inzoomen op dit blauwe gedeelte.

2. Wat is maat X?

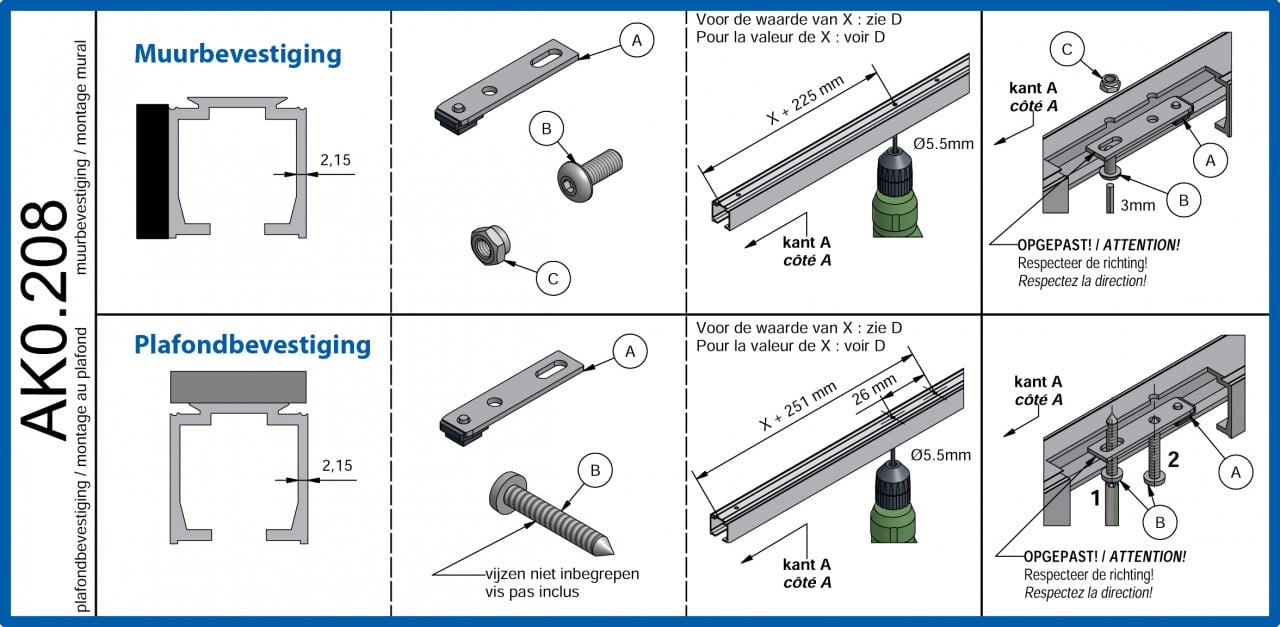

Als we inzoomen op het blauwe gedeelte van stap B (de montage stappen voor een standaard 80 kg rail) zien we twee regels. Volg de bovenste regel als je de rail aan de wand hebt bevestigd en de onderste regel als je de rail aan het plafond hebt gehangen.

Als we kijken naar de bovenste regel voor muurbevestiging dan zie je dat je de softclose activator nodig hebt (onderdeel A) en het meegeleverde boutje en moertje (B en C). Beide zitten in een zakje in de doos van de ophangkit. De softclose activator zorgt ervoor dat de softcloseloopwagen zijn werk doet, namelijk het zacht sluiten van de schuifdeur. Het is belangrijk om deze op de juiste plek in de rail te monteren.

Bij de volgende afbeelding staat uitgelegd waar je het gat in de rail moet boren om de activator juist te plaatsen. De formule die wordt gebruikt is: X+ 225 mm vanaf de kopse kant van de rail. Maar wat is maat X? Hiervoor moeten we kijken naar stap D in de montagehandleiding. Stap C legt uit hoe je een eindstop vast zet. Deze gebruik je alleen voor een normale loopwagen, niet voor een softclose.

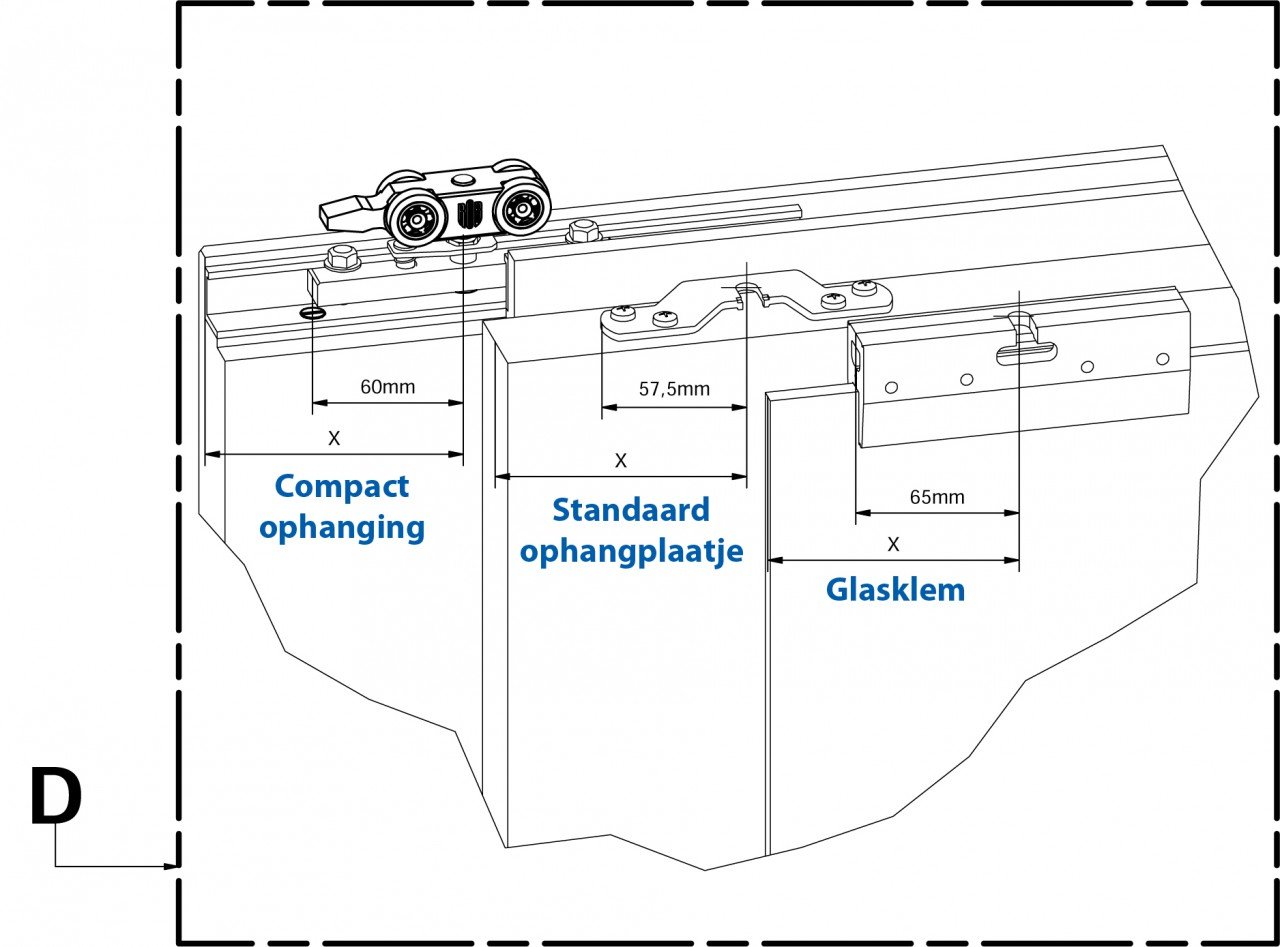

Bij stap D zie je dat maat X de afstand is van de zijkant van het deurpaneel (of glaspaneel) tot het ophangpunt. Het ophangpunt is waar zich het schroefdraad bevindt waarmee de deur aan de loopwagen in de rail hangt. Je mag maat x zelf bepalen, of je kan ons advies volgen.


Ons advies voor maat X: 1/5 van de deurbreedte

Voorbeeld: Is je deur 930 mm breed? Maat X is dan 1/5 x 930. Zorg dat het hart van de ophangpunten op 186 mm vanaf de zijkant van de deur komen te liggen.

Verder maakt het plaatje alleen duidelijk waar het ophangpunt ligt bij de verschillende ophangmethodes, bijvoorbeeld 65 mm vanaf de rand van je glasklem. Dit kan handig zijn bij het plaatsen van de glasklem of ophangplaatje op het deurpaneel. Maat X is overal hetzelfde!

Terug naar stap B: het plaatsen van de softclose activator in de rail. Nu we weten wat maat X is kunnen we de plek bepalen waar het gat moet worden geboord voor de softclose activator: X+225 mm. Als we verder gaan met bovenstaand voorbeeld waarbij X 186 mm is, dan moet er dus op 186 + 225 = 411 mm vanaf de zijkant van de rail een gat geboord worden. Plaats vervolgens de activator in de rail en draai deze met de bout en een inbussleutel vast door het sleufgat in de activator en het gat in de rail. In de bovenkant van de rail zit over de gehele lengte een uitsparing waar de activator netjes in past. Het moertje komt bovenop de rail.

Let op: plaats de activator niet verkeerd om! Het vierkante 'dopje' van de activator moet naar het midden van de rail gericht zijn en het sleufgat naar de zijkant van de rail. Dit is ook duidelijk te zien in stap A. Als je nu de schuifdeur ophangt zul je zien dat de softclose loopwagen en de activator in de rail ervoor zorgen dat de deur netjes aan het einde van de rail tot stilstand komt.

Plafondbevestiging
De stappen bij een rail met plafondophanging verschillen niet veel van de wandophanging. De plek van het gat in de rail komt op dezelfde plek, alleen wordt er geadviseerd deze met twee schroeven vast te zetten. Het eerste gat komt weer op X+ 225 mm en het tweede gat op X+ 251 mm. Omdat hier de rail tegen het plafond aan is geschroefd kun je de activator niet met het bijgeleverde boutje en moertje vastzetten maar bevestig je deze met een schroef die je zowel door de rail als het plafond schroeft. Deze schroeven worden niet meegeleverd, omdat het type schroef dat je moet gebruiken afhankelijk is van het materiaal van je plafond (of balk) waar de rail aan hangt.

3. Welke softclose activator moet je gebruiken?

ROB levert bij elke ophangkit een standaard zakje met kleine onderdelen, waar dus onder andere de softclose activator in zit. Bij elke kit zitten echter alle verschillende softclose activators in het zakje, niet alleen degene die je nodig hebt. In de montagehandleiding kun je in de tekeningen wel zien welke activator ze gebruiken, maar we zullen het hieronder met foto's duidelijk laten zien.

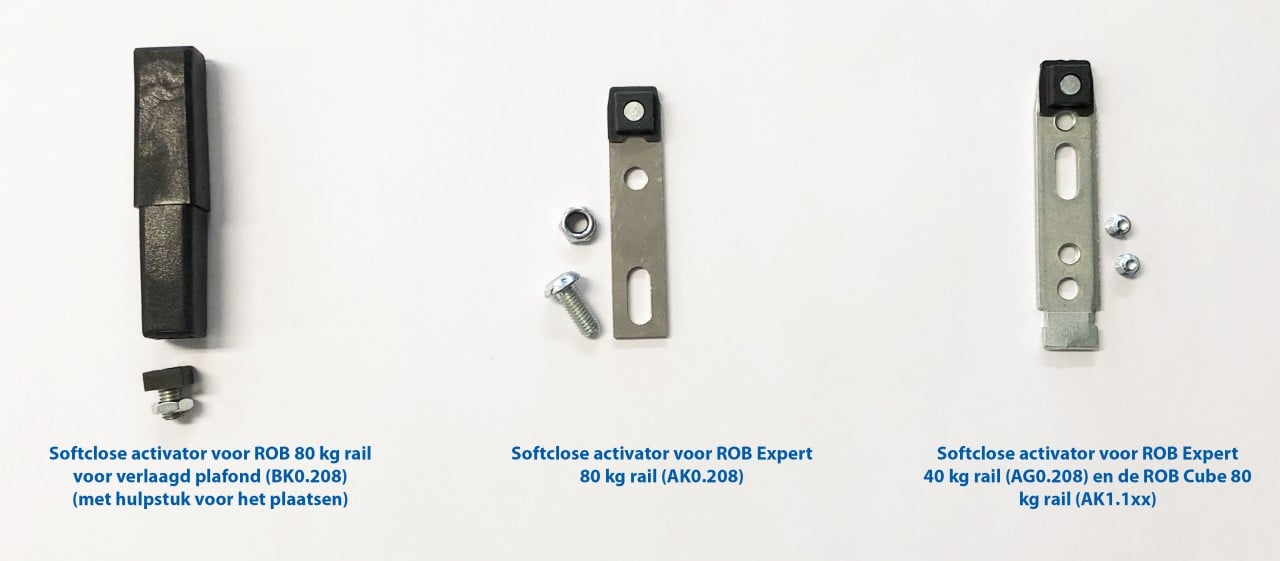

Hieronder zie je de softclose activators die bij alle 40 kg en 80 kg ophangkits zitten.

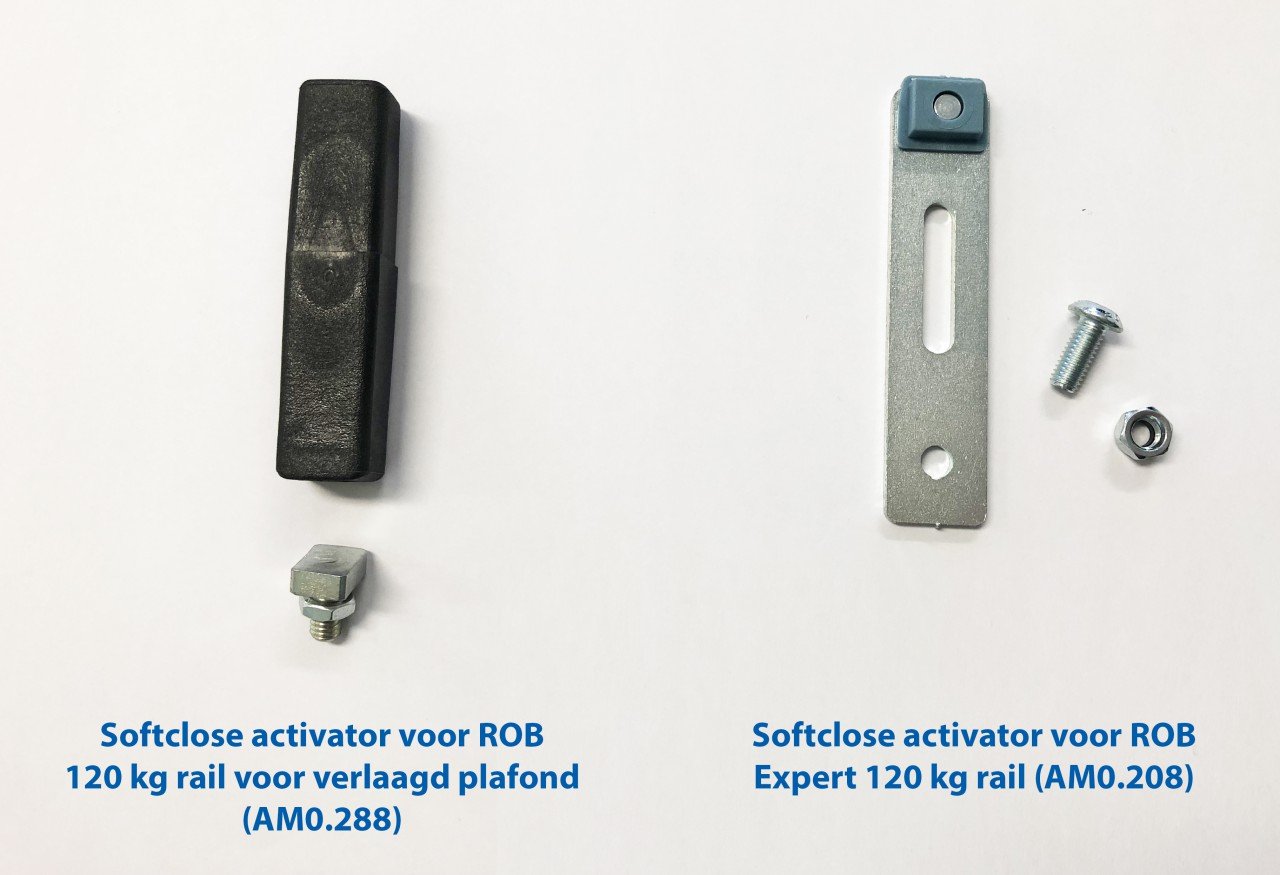

Hieronder zie je de softclose activators die bij alle 120 kg ophangkits zitten.

Kijk dus goed welke activator je nodig hebt voor jouw set! In een set met softclose en softopen zitten uiteraard twee activators van elk.

Succes met het monteren van je schuifdeursysteem met softclose!
