In detail: het Kubica K2700 scharnier

Geplaatst op 2-12-2020 door Schreuder & Co

Het K2700 scharnier is een veel gebruikt verdekt scharnier van het merk Kubica. Een algemene eigenschap van verdekte scharnieren is dat ze een erg krappe draaicirkel hebben. Het K2700 scharnier heeft als een van de weinige verdekte scharnieren een grotere draaicirkel. In deze blog leggen we uit waar je dit scharnier in je kozijn moet plaatsen om optimaal gebruik te kunnen maken van deze grotere draaicirkel.

De standaard plaatsing

Het K2700 scharnier is speciaal ontwikkeld om in het midden van het deurblad te kunnen plaatsen (bij een deurdikte van maximaal 45 mm). Voordeel daarvan is dat de infrezingen voor de scharnieren alvast gemaakt kunnen worden zonder dat de draairichting van de deur bekend hoeft te zijn. Vooral bij grote projecten is dat natuurlijk erg handig.

Als je het K2700 scharnier in het midden van een deurblad van 40 mm dik plaatst ziet de draai van de deur eruit zoals op de tekening hieronder is afgebeeld.
K2700 in midden deurblad 40 mm

Zoals je ziet zit er bij een 180 graden opening maar 8,8 mm tussen het deurblad en de wand. Veel plinten zijn 10 mm of 12 mm dik, dus als het K2700 scharnier in het midden van het deurblad wordt geplaatst kan de deur niet 180 graden geopend worden. We hebben daarom een alternatieve manier om het scharnier te plaatsen.

De alternatieve plaatsing

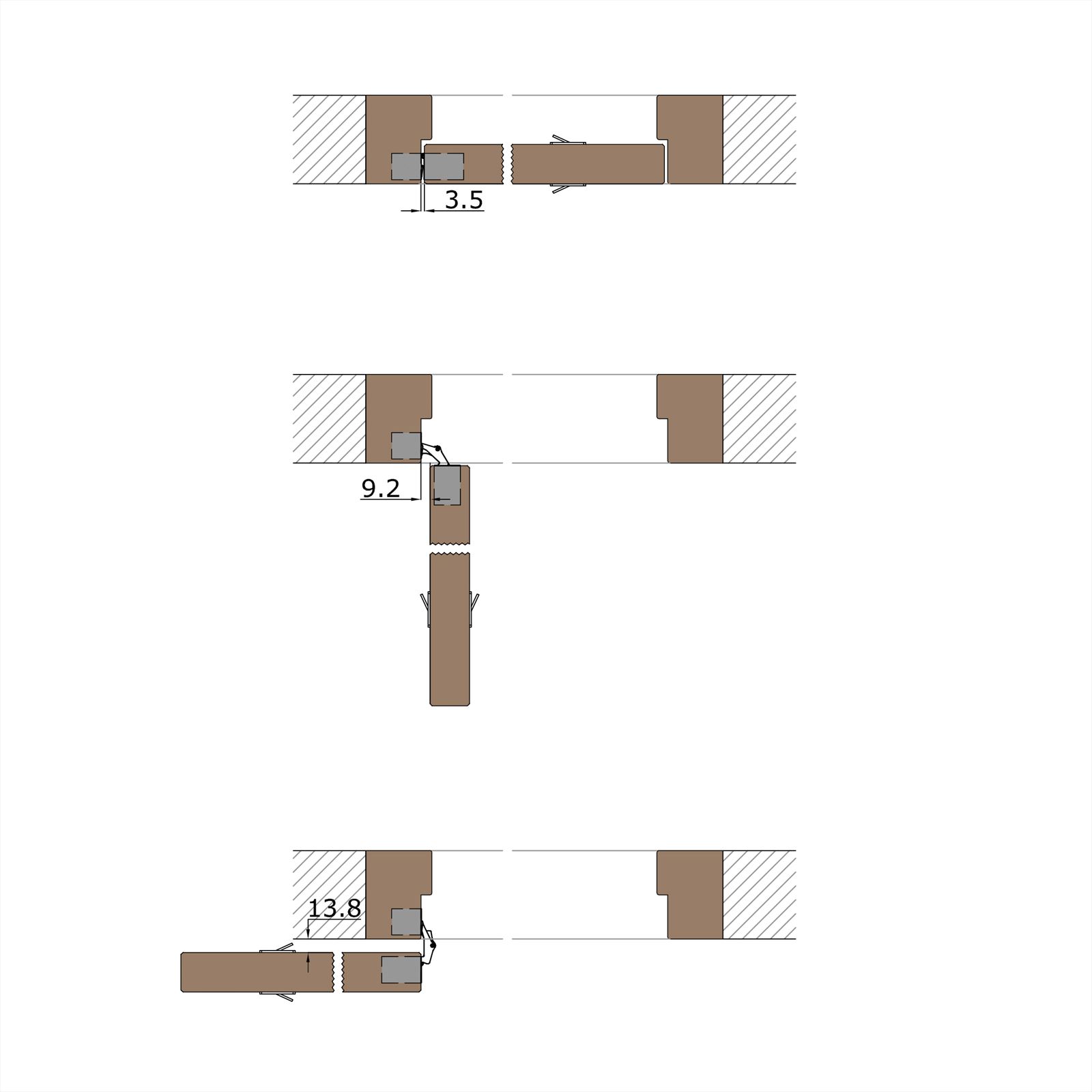

Als we het K2700 scharnier niet in het midden plaatsen, maar zo veel mogelijk naar de voorkant van het deurblad, dan ziet de draaicirkel eruit als op onderstaande afbeelding. De afstand tussen het deurblad en de wand bij 180 graden opening is dan 13,8 mm. Dat is in veel gevallen voldoende om netjes om een plint of deurlijst heen te kunnen draaien.


De alternatieve plaatsing in detail

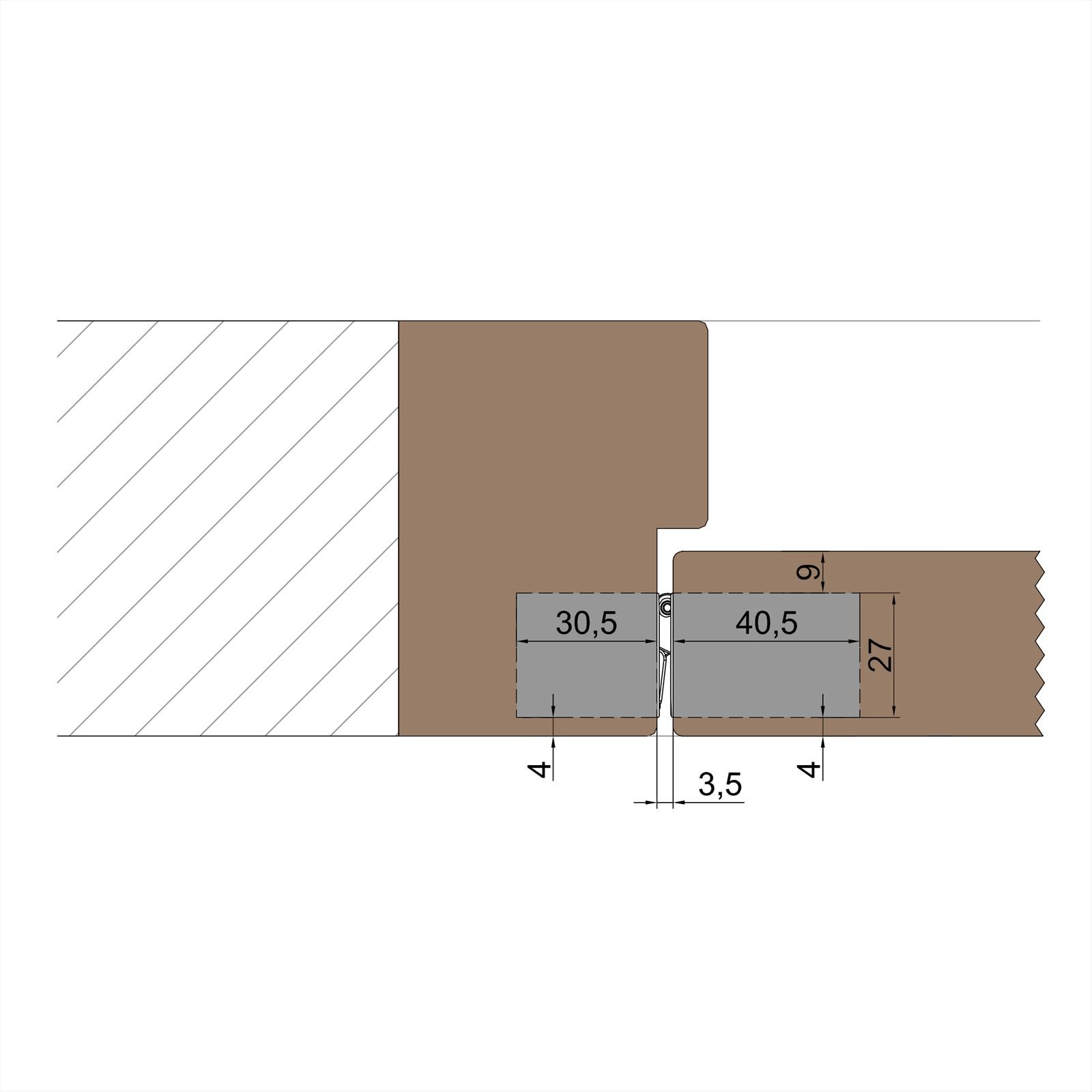

Wil je optimaal gebruik maken van de grote draaicirkel van dit scharnier, dan plaats je de K2700 dus zo veel mogelijk vooraan in de deur. Zo veel mogelijk vooraan is op 4 mm afstand vanaf de voorkant van de deur en de voorkant van het kozijn. In onderstaande detailtekening zie je de exacte maten bij de plaatsing van het K2700 scharnier in een deur van 40 mm. Zorg dat je minimaal deze 4 mm aanhoudt, anders wordt de rand te zwak.

Let op: gebruik je de K2700 freesmal? Deze freesmal gaat uit van de standaard plaatsing in het midden van een deurblad van 40 mm. Wil je de alternatieve plaatsing gebruiken aan de voorkant van het deurblad dan zul je de freesmal dus iets moeten verschuiven.

Bekijk voor meer informatie over dit scharnier de productpagina van de K2700. Het K2700 scharnier is verkrijgbaar in een mat-chroom finish en een mat-nikkel finish. Er is ook een freesmal beschikbaar van dit scharnier.
