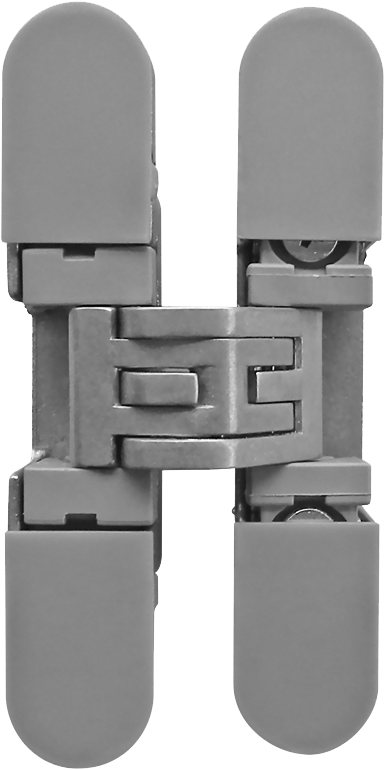

Het K6100 scharnier, ook wel Kubikina genaamd, is een onzichtbaar Kubica scharnier voor meubelpanelen en bijvoorbeeld shutters. De panelen (deuren) moeten een minimale dikte hebben van 18 mm en mogen niet breder zijn dan 600 mm. De draagkracht is afhankelijk van het aantal scharnieren dat wordt toegepast. De deur is verstelbaar in 3 dimensies en hoeft niet gedemonteerd te worden als de deur bijgesteld moet worden. Het scharnier is DIN-onafhankelijk.

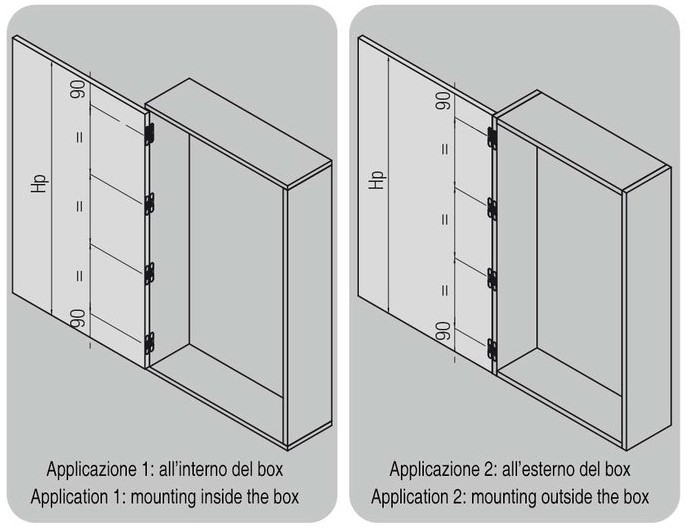

Installatie in of op de kast:

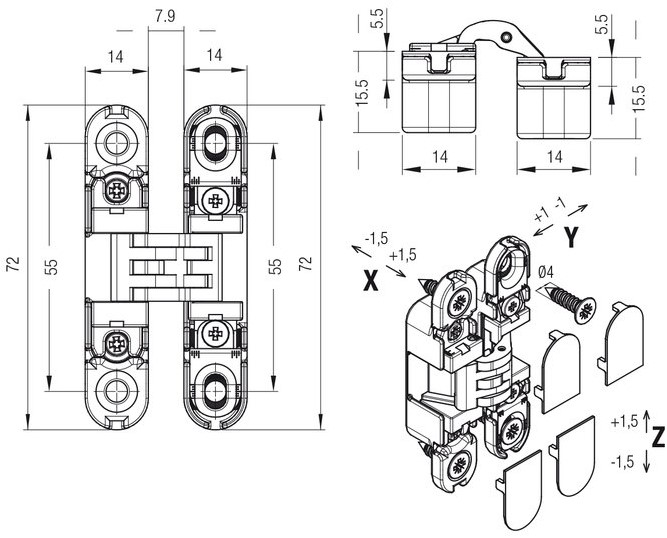

De deur kan op twee manieren aan het meubel gemonteerd worden; met de deur in/tussen het meubel of de deur voor het meubel. Bekijk de technische tekeningen voor verduidelijking. Met beide opties is het scharnier onzichtbaar als de deuren gesloten zijn.
Hoeveel K6100 scharnieren per deur:
Max. draagvermogen met 2 scharnieren: 10,5 kg, maximale deurhoogte 1 meter
Max. draagvermogen met 3 scharnieren: 14 kg, maximale deurhoogte 1,5 meter
Max. draagvermogen met 4 scharnieren: 19 kg, maximale deurhoogte 2 meter

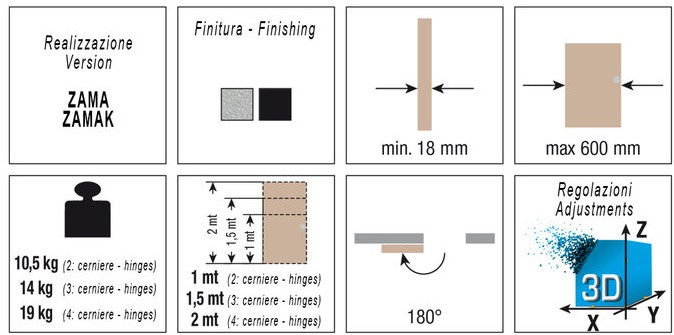

Eigenschappen:
- Voor meubeldeuren met een minimale dikte van 18 mm
- Maximale breedte meubeldeur is 600 mm
- K-afstand = max. 3 mm (afstand vanaf voorkant deur)
- DIN onafhankelijk
- Materiaal: zamak

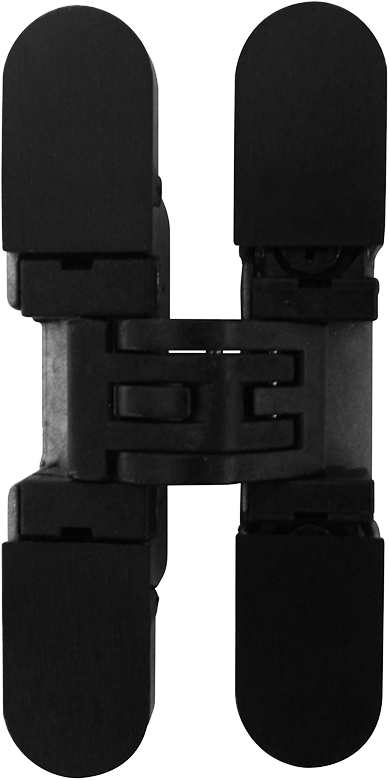

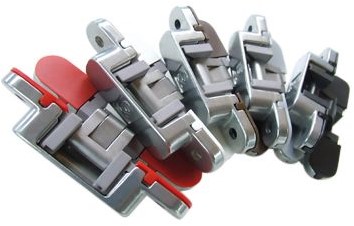

- Full HD finish in diverse kleuren
- 180 graden deuropening
- Onderhoudsvriendelijk
- Duurzaam; getest op minimaal 200.000 open- en sluitbewegingen
Te combineren met:
- Freesmal: K6100 / kubikina
Eenheid:
Per stuk
